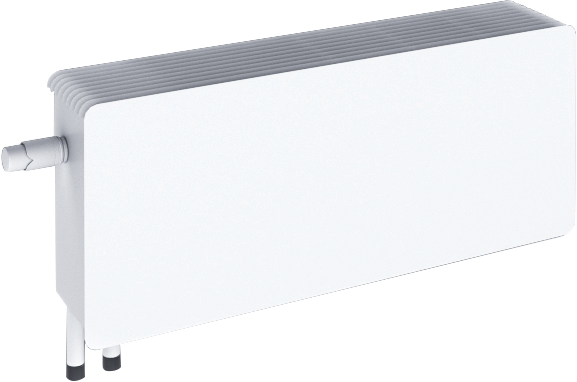

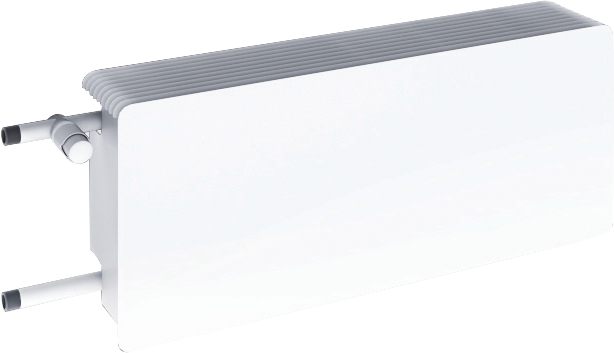

Summit Sphere Super (Саммит Сфера Супер)
Настенный четырехрядный конвектор с повышенной теплоотдачей
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Подробности
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства

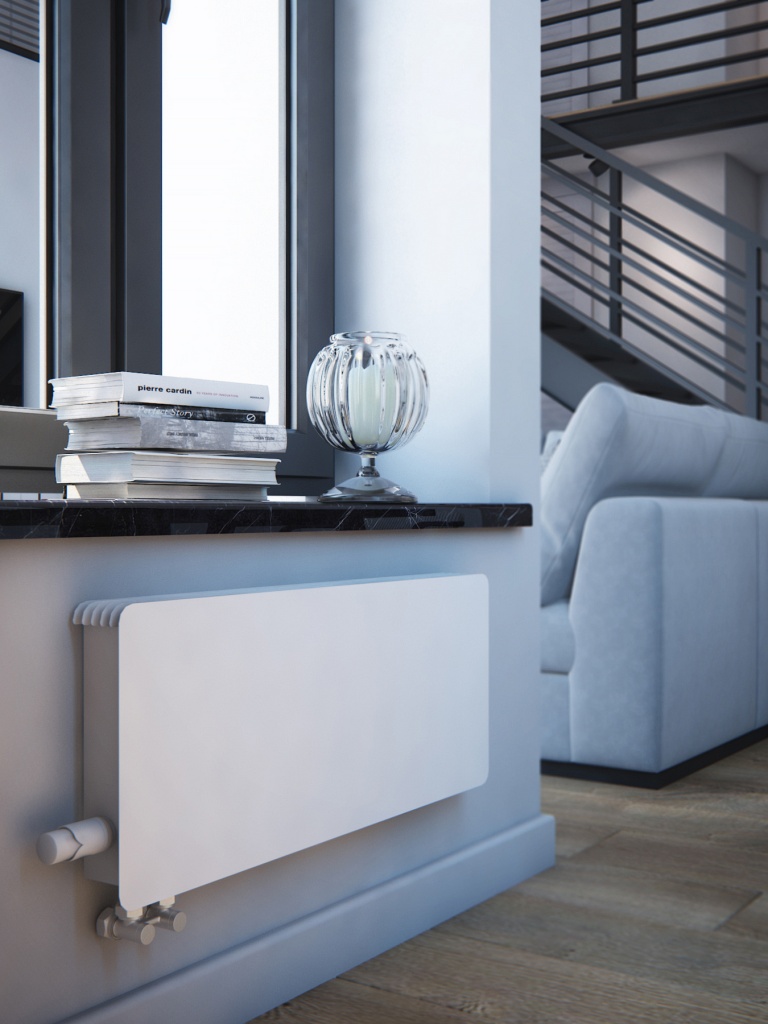

Инновационный дизайн, высокие эстетические и эргономические качества конвектора позволяют применять конвекторы Tepla Summit в современных зданиях с повышенными требованиями к интерьерам помещений.
Благодаря наличию панели в линейке Summit, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Summit являются прекрасной альтернативой биметаллическим секционным радиатором, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться специально подготовленная вода или незамерзающая жидкость, согласно приложению Е СП 124.13330.2012
Базовый комплект поставки
- Исполнение: концевое

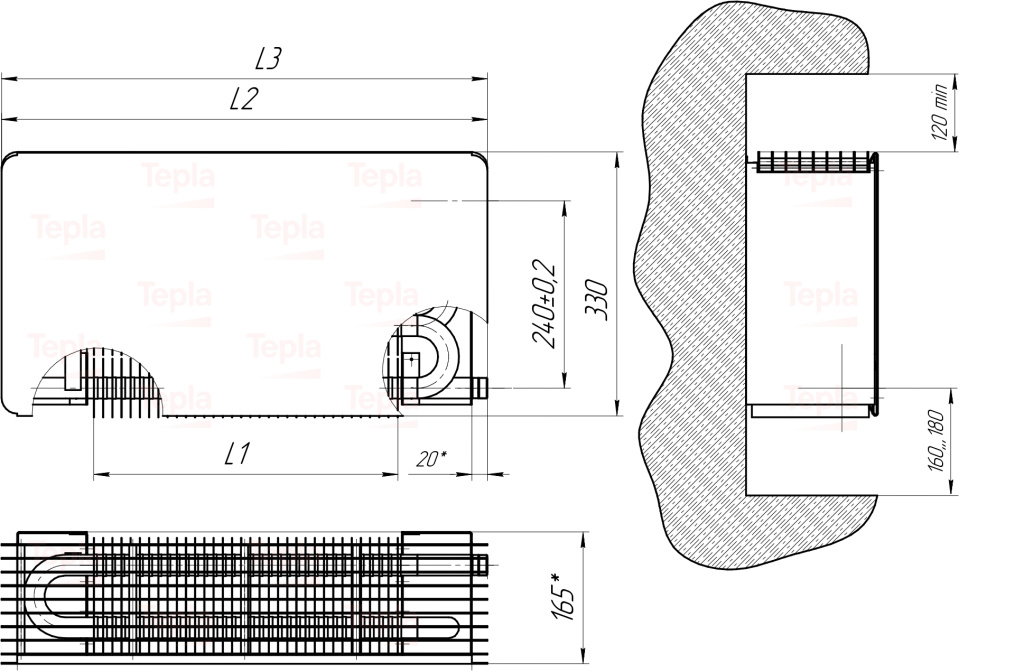

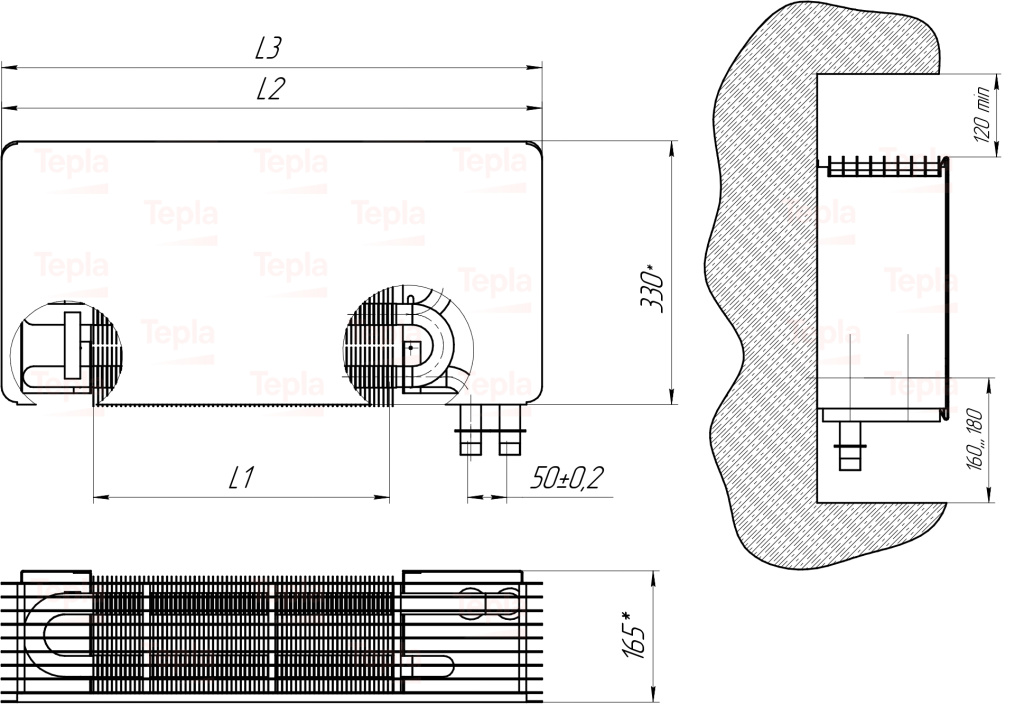

- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Панель, теплопакет, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика
| Артикул |
Тепловой поток при ∆Т 70 °С |
Длина лицевой панели, (L2) |
Длина общая (К; НР ¾), (L3) |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLSSS840 | 0.840 | 625 | 625 | 14.7 |
| TPLSSS1020 | 1.020 | 625 | 625 | 16.1 |
| TPLSSS1200 | 1.200 | 690 | 690 | 17.8 |
| TPLSSS1471 | 1.471 | 810 | 810 | 20.6 |
| TPLSSS1618 | 1.618 | 895 | 895 | 22.1 |
| TPLSSS1765 | 1.765 | 915 | 915 | 23.1 |
| TPLSSS1912 | 1.912 | 965 | 965 | 24.3 |
| TPLSSS2059 | 2.059 | 1010 | 1010 | 25.9 |
| TPLSSS2206 | 2.206 | 1055 | 1055 | 27 |
| TPLSSS2353 | 2.353 | 1105 | 1105 | 28.2 |
| TPLSSS2500 | 2.500 | 1160 | 1160 | 29.6 |
| TPLSSS2647 | 2.647 | 1205 | 1205 | 30.8 |
| TPLSSS2794 | 2.794 | 1250 | 1250 | 32 |
| TPLSSS2966 | 2.966 | 1300 | 1300 | 33.2 |
| TPLSSS3115 | 3.115 | 1345 | 1345 | 34.3 |
| TPLSSS3262 | 3.262 | 1395 | 1395 | 35.5 |
| TPLSSS3412 | 3.412 | 1445 | 1445 | 36.8 |
| TPLSSS3559 | 3.559 | 1480 | 1480 | 38 |
| Артикул |
Тепловой поток при ∆Т 70 °С |
Длина лицевой панели, (L2) |
Масса справочная |
|---|---|---|---|
| кВт | мм | кг | |
| TPLSSS840L | 0.840 | 690 | 16.1 |
| TPLSSS1020L | 1.020 | 690 | 16.8 |
| TPLSSS1200L | 1.200 | 810 | 19 |
| TPLSSS1471L | 1.471 | 895 | 21.5 |
| TPLSSS1618L | 1.618 | 965 | 22.9 |
| TPLSSS1765L | 1.765 | 1010 | 24.1 |
| TPLSSS1912L | 1.912 | 1055 | 25.3 |
| TPLSSS2059L | 2.059 | 1105 | 26.8 |
| TPLSSS2206L | 2.206 | 1160 | 28.1 |
| TPLSSS2353L | 2.353 | 1160 | 29 |
| TPLSSS2500L | 2.500 | 1250 | 30.6 |
| TPLSSS2647L | 2.647 | 1300 | 31.8 |
| TPLSSS2794L | 2.794 | 1345 | 33 |
| TPLSSS2966L | 2.966 | 1395 | 34.2 |
| TPLSSS3115L | 3.115 | 1445 | 35.4 |
| TPLSSS3262L | 3.262 | 1480 | 36.5 |
| TPLSSS3412L | 3.412 | 1565 | 38 |
| TPLSSS3559L | 3.559 | 1565 | 38.9 |

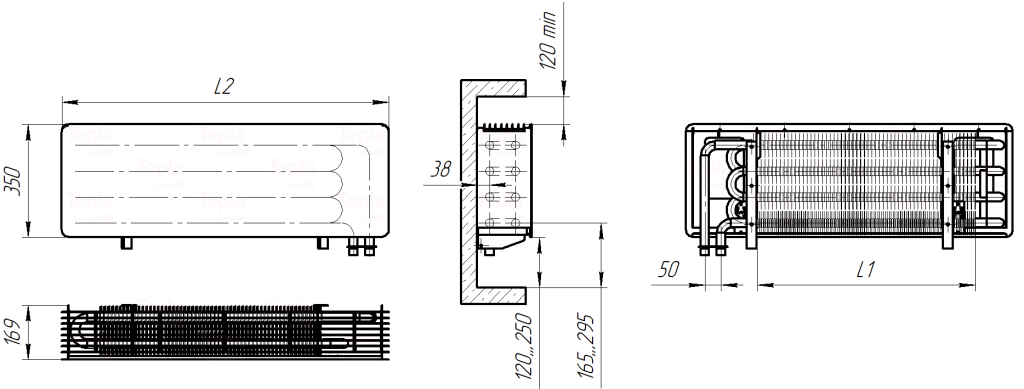

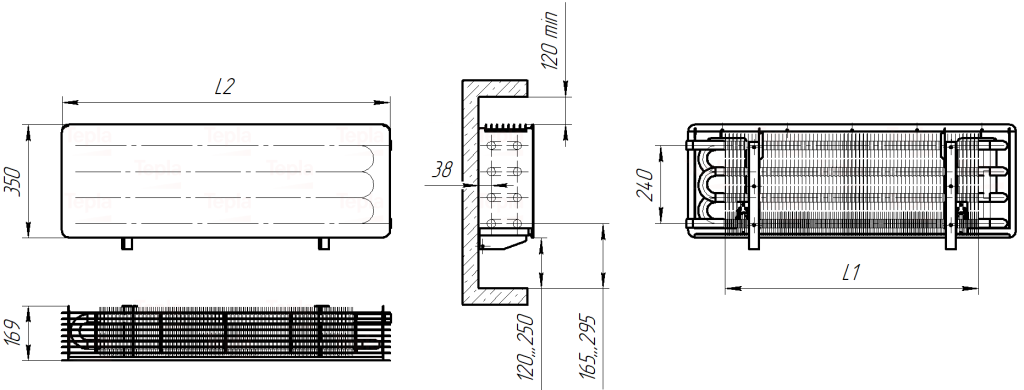

Высота, мм
350
Глубина, мм
169
Длина, мм
625 - 1565
Межосевое расстояние патрубков, мм
50, 240
Тип подключения
нижнее, боковое
Рабочее давление, МПа
1
Испытательное давление, МПа
1,5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
