Для проектирования
Для удобства работы проектных компаний с нашей продукцией мы предлагаем следующее:
1. Полный модельный ряд всех семейств линеек конвекторов и термостатики Tepla в программах Audytor C.O. версии 6.0 и выше.
2. Полный модельный ряд всех семейств линеек конвекторов в плагине DCAD (DanfossCAD) для системы автоматизации проектирования AutoCAD.
3. Наличие семейства конвекторов типа «Универсал» в бесплатных фирменных программах для проектирования систем отопления (С.О. вер.3.8.) производителей: Danfoss, Honeywell, KAN.
4. BIM-модели и инструкция по их применению для проектирования в Revit по всем семействам линеек конвекторов Tepla, термостатики Tepla, грязевых фильтров и регистров отопительных марки Tepla.
5. Полный модельный ряд всех семейств линеек конвекторов Tepla в бесплатной программе для проектирования систем отопления «Поток».
6. Типовые варианты подключений конвекторов к трубопроводу в DWG формате.
7. Таблицу переподбора тепловой мощности в зависимости от ΔТ, для каждой линейки конвекторов.
8. Альбом типовых решений блочных тепловых пунктов (БТП), содержащий наиболее распространенные схемы для центрального теплоснабжения зданий.
9. Выгодные условия сотрудничества. Закладывая оборудование компании Tepla в проекты, Вы можете стать участником программы лояльности, а также предложить заказчикам ряд уникальных преимуществ, присущих нашей продукции.

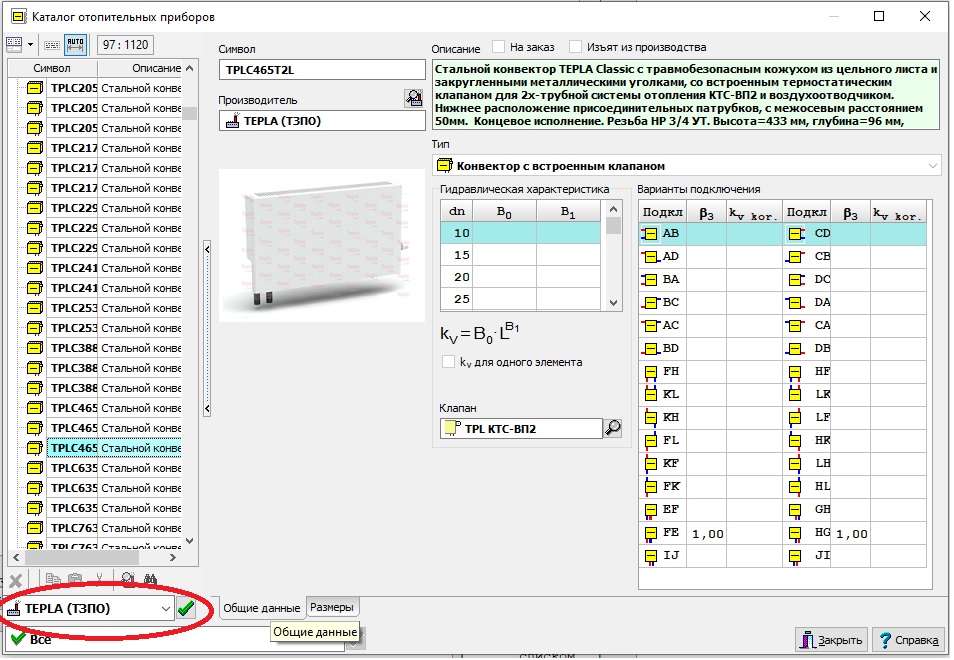

Каталог отопительных приборов в Audytor C.O.

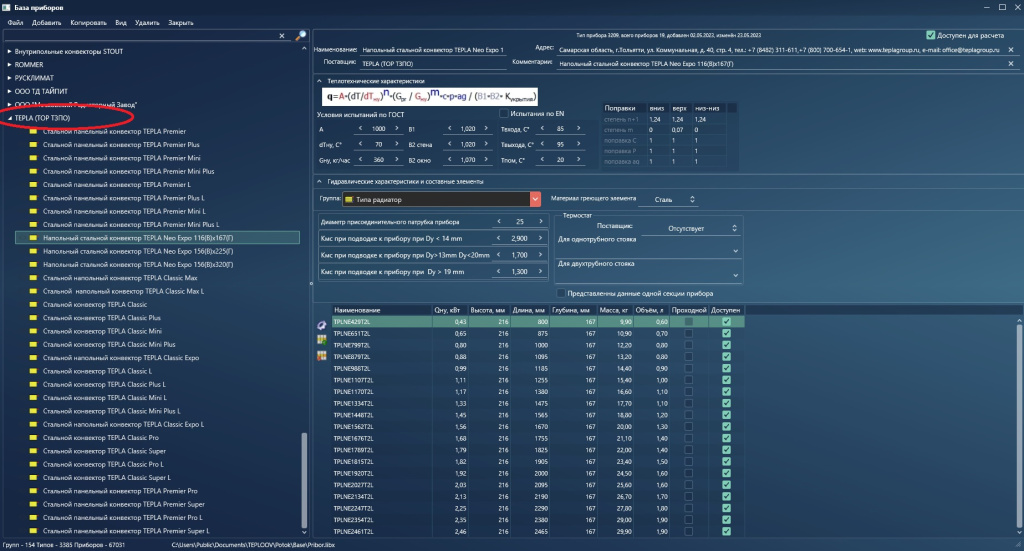

Каталог отопительных приборов в Поток.
Пересчет тепловой мощности
Номинальный тепловой поток определен в соответствии с требованиями ГОСТ 31311-2005 по ГОСТ 53583-2009 (Приборы отопительные. Методы испытаний) для нормальных (нормативных) условий:
- температурном напоре ∆Т = 70 °C,
- расходе теплоносителя (воды) через конвектор М0 = 360 кг/час,
- нормальном атмосферном давлении В = 1013,3 гПа (760 мм рт.ст.),
- движении воды в отопительном приборе по схеме "сверху вниз".
Приведенные в таблице коэффициенты указывают, на сколько нужно изменить тепловую мощность при условиях эксплуатации, отличающихся от проектных условий.
- нормальном атмосферном давлении В = 1013,3 гПа (760 мм рт.ст.),
- движении воды в отопительном приборе по схеме "сверху вниз".
Приведенные в таблице коэффициенты указывают, на сколько нужно изменить тепловую мощность при условиях эксплуатации, отличающихся от проектных условий.
Значения поправочного коэффициента j1 в зависимости от среднеарифметического температурного напора Q между средней температурой теплоносителя в конвекторе и температурой воздуха в отапливаемом помещении.
| Q, °C | 35 | 38 | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 58 | 60 | 62 | 64 | 66 | 68 |
| j1 | 0.423 | 0.469 | 0.500 | 0.531 | 0.562 | 0.594 | 0.626 | 0.659 | 0.692 | 0.725 | 0.758 | 0.792 | 0.826 | 0.860 | 0.895 | 0.930 | 0.965 |
| Q, °C | 70 | 72 | 74 | 76 | 78 | 80 | 82 | 84 | 86 | 88 | 90 | 92 | 94 | 96 | 98 | 100 | 102 |
| j1 | 1 | 1.036 | 1.071 | 1.107 | 1.144 | 1.180 | 1.217 | 1.254 | 1.291 | 1.328 | 1.366 | 1.403 | 1.441 | 1.479 | 1.518 | 1.556 | 1.595 |
Где
j1 - безразмерный поправочный коэффициент, с помощью которого учитывается изменение теплового потока отопительных приборов при отличии расчётного температурного напора от нормального,
Q - фактический температурный напор, °C, определяемый по формуле
| Q = | tн | + | tк | - | tп | = | tн | - | ∆t пр | - | tп |
| 2 | 2 |
здесь:
tн и tк - соответственно начальная и конечная температуры теплоносителя (на входе и выходе) в отопительном приборе, °C,
tп - расчётная температура помещения, принимаемая равной расчётной температуре воздуха в отапливаемом помещении, °C,
∆t пр - перепад температур теплоносителя между входом и выходом отопительного прибора, °C.
*Таблицу переподбора тепловой мощности в зависимости от ΔТ, для каждой линейки конвекторов можно получить, отправив запрос на sales@teplagroup.ru или связавшись с нами по бесплатному телефону: 8 800 700 654 1
