Инновационный дизайн, высокие эстетические и эргономические качества конвектора позволяют применять конвекторы Tepla Summit в современных зданиях с повышенными требованиями к интерьерам помещений.
Благодаря наличию панели в линейке Summit, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Summit являются прекрасной альтернативой биметаллическим секционным радиатором, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
- Крепежные кронштейны для напольной установки
| Артикул |
Тепловой поток при ∆t70 |

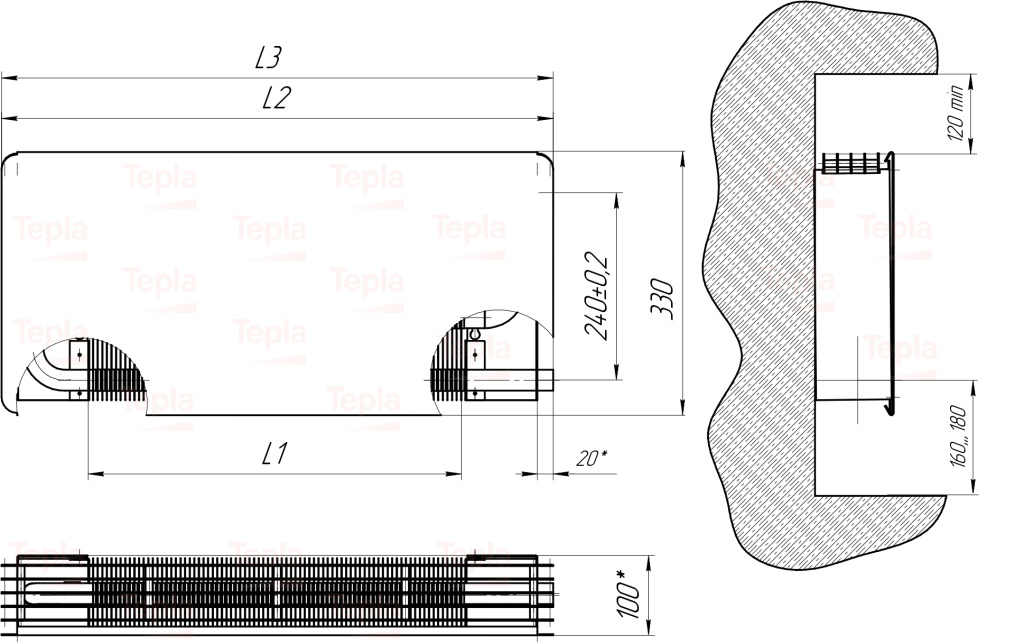

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|
TPLSSPR664 |
0.664 | 707 | 707 | 8.2 |
|
TPLSSPR823 |
0.823 | 802 | 802 | 10.9 |
|
TPLSSPR983 |
0.983 | 808 | 808 | 12.7 |
|
TPLSSPR1143 |
1.143 | 908 | 908 | 14.6 |
|
TPLSSPR1302 |
1.302 | 1 002 | 1 002 | 16.6 |
|
TPLSSPR1461 |
1.461 | 1 097 | 1 097 | 18.5 |
|
TPLSSPR1621 |
1.621 | 1 191 | 1 191 | 20.3 |
|
TPLSSPR1781 |
1.781 | 1 292 | 1 292 | 22.2 |
|
TPLSSPR1940 |
1.940 | 1 386 | 1 386 | 24.1 |
|
TPLSSPR2099 |
2.099 | 1 480 | 1 480 | 26.0 |
|
TPLSSPR2259 |
2.259 | 1 581 | 1 581 | 27.9 |
|
TPLSSPR2419 |
2.419 | 1 675 | 1 675 | 29.7 |
|
TPLSSPR2578 |
2.578 | 1 758 | 1 758 | 31.5 |
|
TPLSSPR2737 |
2.737 | 1 818 | 1 818 | 32.9 |
|
TPLSSPR2897 |
2.897 | 1 912 | 1 912 | 34.7 |
|
TPLSSPR3057 |
3.057 | 2 007 | 2 007 | 36.6 |
|
TPLSSPR3216 |
3.216 | 2 101 | 2 101 | 38.4 |
|
TPLSSPR3375 |
3.375 | 2 195 | 2 195 | 40.3 |
|
TPLSSPR3535 |
3.535 | 2 296 | 2 296 | 42.2 |
| Артикул |
Тепловой поток при Δt70 |

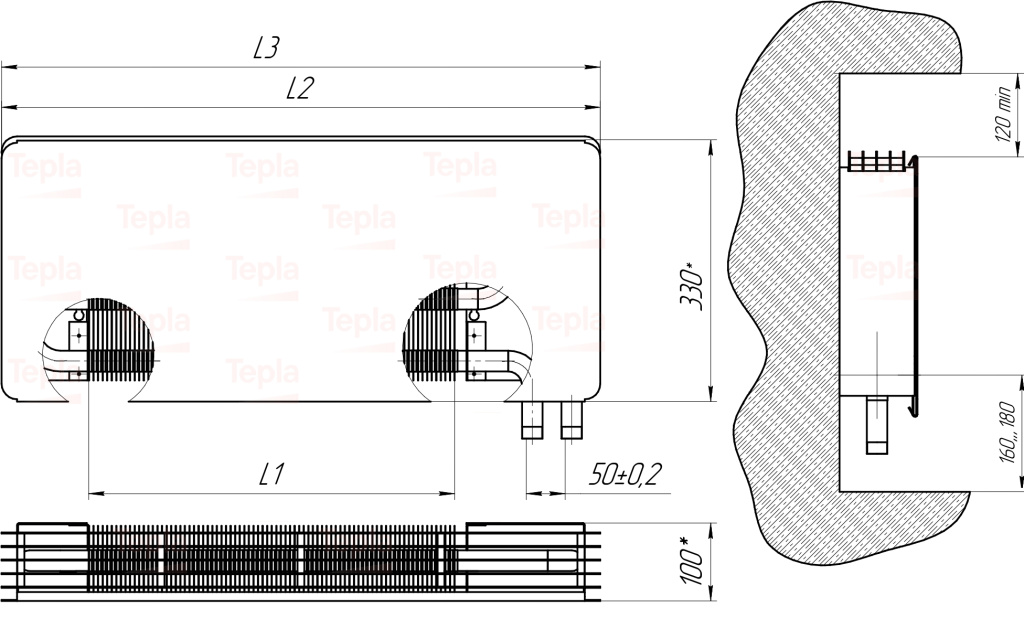

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLSSPR664L | 0.664 | 782 | 782 | 9.7 |
| TPLSSPR823L | 0.823 | 876 | 876 | 12.4 |
| TPLSSPR983L | 0.983 | 882 | 882 | 14.2 |
| TPLSSPR1143L | 1.143 | 983 | 983 | 16.1 |
| TPLSSPR1302L | 1.302 | 1 077 | 1 077 | 18.1 |
| TPLSSPR1461L | 1.461 | 1 171 | 1 171 | 20 |
| TPLSSPR1621L | 1.621 | 1 266 | 1 266 | 21.8 |
| TPLSSPR1781L | 1.781 | 1 366 | 1 366 | 23.7 |
| TPLSSPR1940L | 1.940 | 1 460 | 1 460 | 25.6 |
| TPLSSPR2099L | 2.099 | 1 555 | 1 555 | 27.5 |
| TPLSSPR2259L | 2.259 | 1 655 | 1 655 | 29.4 |
| TPLSSPR2419L | 2.419 | 1 750 | 1 750 | 31.2 |
| TPLSSPR2578L | 2.578 | 1 832 | 1 832 | 33 |
| TPLSSPR2737L | 2.737 | 1 892 | 1 892 | 34.4 |
| TPLSSPR2897L | 2.897 | 1 987 | 1 987 | 36.2 |
| TPLSSPR3057L | 3.057 | 2 081 | 2 081 | 38.1 |
| TPLSSPR3216L | 3.216 | 2 176 | 2 176 | 39.9 |
| TPLSSPR3375L | 3.375 | 2 270 | 2 270 | 41.8 |
| TPLSSPR3535L | 3.535 | 2 370 | 2 370 | 43.7 |
