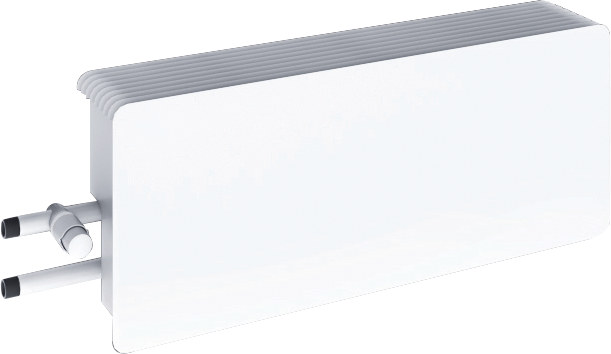

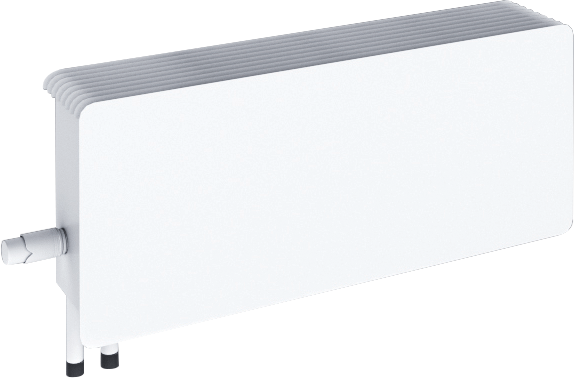

Summit Sphere Plus
Настенный двухрядный конвектор средней глубины
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 25 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Подробности
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 25 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства

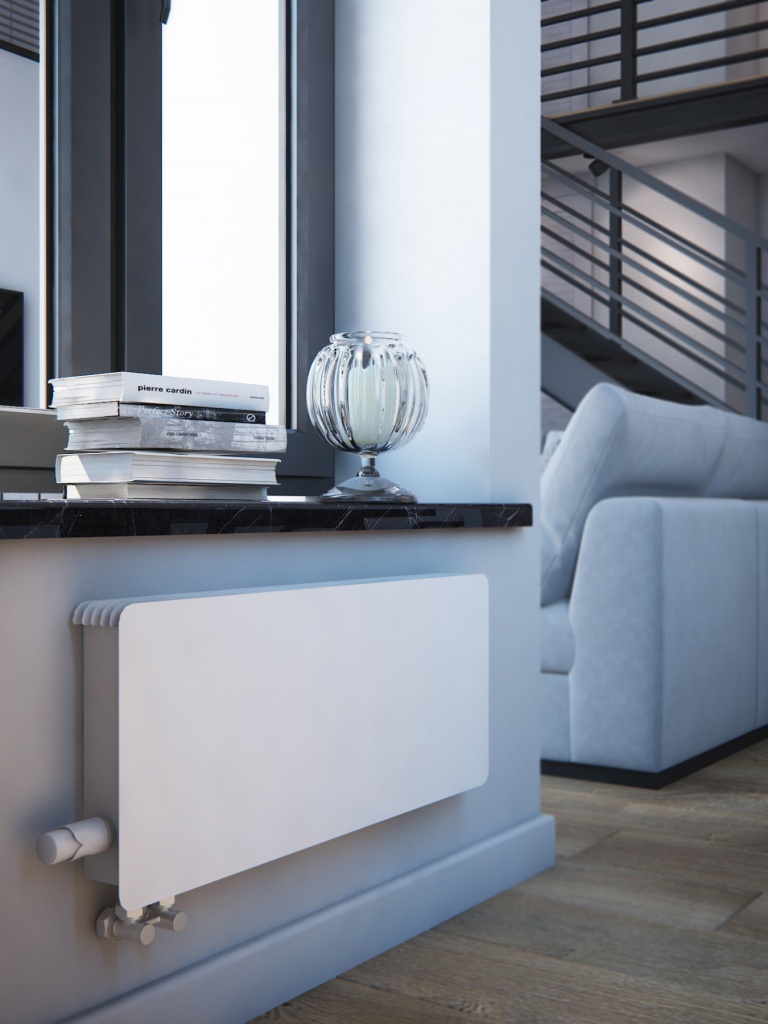

Инновационный дизайн, высокие эстетические и эргономические качества конвектора позволяют применять конвекторы Tepla Summit в современных зданиях с повышенными требованиями к интерьерам помещений.
Благодаря наличию панели в линейке Summit, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Summit являются прекрасной альтернативой биметаллическим секционным радиатором, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
| Артикул |
Тепловой поток при ∆t70 |

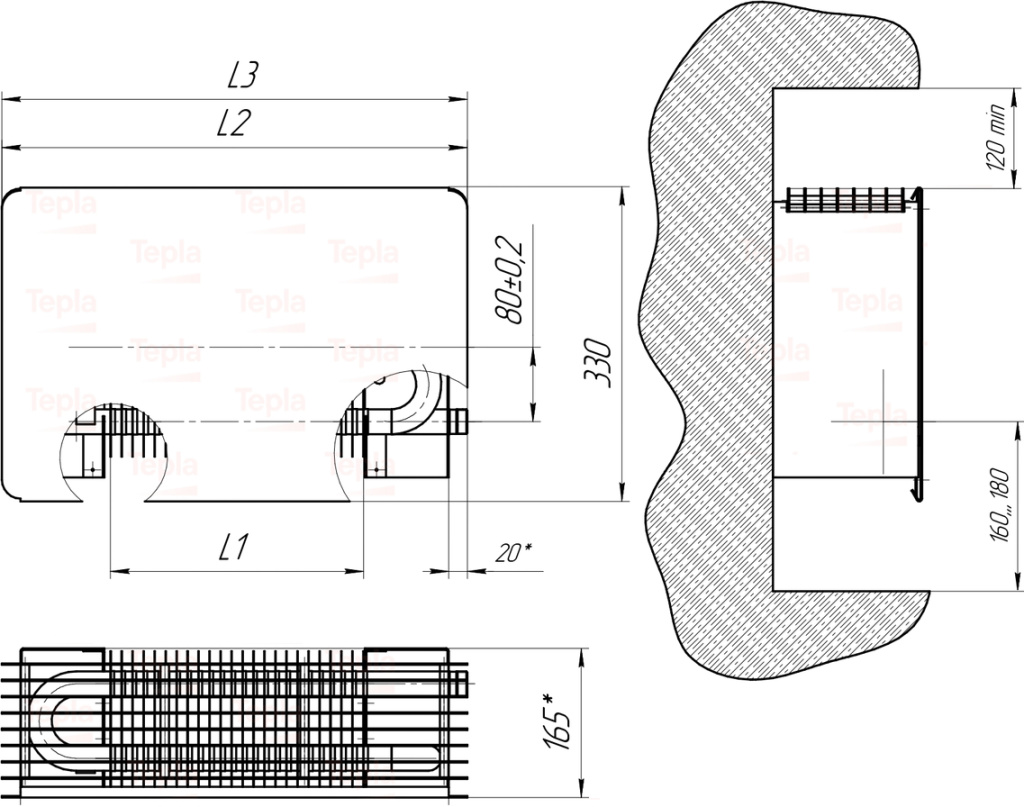

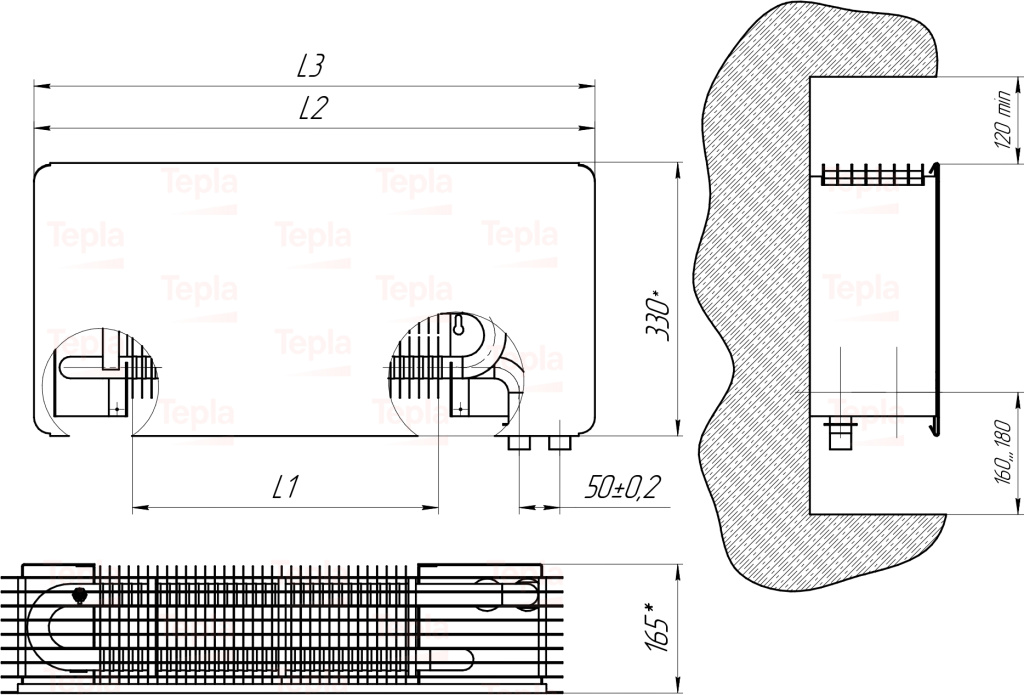

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|
TPLSSPL700 |
0.700 | 625 | 625 | 10 |
|
TPLSSPL850 |
0.850 | 710 | 710 | 11.4 |
|
TPLSSPL1000 |
1.000 | 810 | 810 | 12.7 |
|
TPLSSPL1226 |
1.226 | 810 | 822 | 15.4 |
|
TPLSSPL1348 |
1.348 | 895 | 895 | 16.5 |
|
TPLSSPL1471 |
1.471 | 915 | 917 | 17.2 |
|
TPLSSPL1593 |
1.593 | 965 | 965 | 18.1 |
|
TPLSSPL1716 |
1.716 | 1010 | 1011 | 19 |
|
TPLSSPL1838 |
1.838 | 1055 | 1058 | 19.8 |
|
TPLSSPL1961 |
1.961 | 1105 | 1106 | 20.8 |
|
TPLSSPL2083 |
2.083 | 1160 | 1160 | 21.7 |
|
TPLSSPL2206 |
2.206 | 1205 | 1206 | 22.6 |
|
TPLSSPL2328 |
2.328 | 1250 | 1253 | 23.5 |
|
TPLSSPL2451 |
2.451 | 1300 | 1300 | 24.4 |
|
TPLSSPL2574 |
2.574 | 1345 | 1348 | 25.2 |
|
TPLSSPL2696 |
2.696 | 1395 | 1395 | 26.1 |
|
TPLSSPL2819 |
2.819 | 1445 | 1448 | 27.1 |
|
TPLSSPL2941 |
2.941 | 1495 | 1495 | 28 |
|
TPLSSPL3042 |
3.042 | 1565 | 1565 | 29 |
|
TPLSSPL3165 |
3.165 | 1590 | 1590 | 29.8 |
|
TPLSSPL3287 |
3.287 | 1635 | 1637 | 30.6 |
|
TPLSSPL3410 |
3.410 | 1760 | 1760 | 32.7 |
|
TPLSSPL3533 |
3.533 | 1785 | 1785 | 33.5 |
|
TPLSSPL3688 |
3.688 | 1845 | 1845 | 34.5 |
|
TPLSSPL3810 |
3.810 | 1915 | 1915 | 35.5 |
|
TPLSSPL3933 |
3.933 | 1915 | 1927 | 36.1 |
|
TPLSSPL4056 |
4.056 | 2010 | 2010 | 37.2 |
|
TPLSSPL4178 |
4.178 | 2010 | 2021 | 37.9 |
|
TPLSSPL4301 |
4.301 | 2105 | 2105 | 39 |
|
TPLSSPL4424 |
4.424 | 2125 | 2127 | 39.8 |
| Артикул |
Тепловой поток при Δt70 |
Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLSSPL700L | 0.700 | 710 | 710 | 11 |
| TPLSSPL850L | 0.850 | 810 | 810 | 12.3 |
| TPLSSPL1000L | 1.000 | 895 | 895 | 13.7 |
| TPLSSPL1226L | 1.226 | 915 | 915 | 16.4 |
| TPLSSPL1348L | 1.348 | 965 | 965 | 17.3 |
| TPLSSPL1471L | 1.471 | 1010 | 1010 | 18.2 |
| TPLSSPL1593L | 1.593 | 1055 | 1055 | 19 |
| TPLSSPL1716L | 1.716 | 1105 | 1105 | 19.9 |
| TPLSSPL1838L | 1.838 | 1160 | 1160 | 20.9 |
| TPLSSPL1961L | 1.961 | 1205 | 1205 | 21.7 |
| TPLSSPL2083L | 2.083 | 1250 | 1250 | 22.7 |
| TPLSSPL2206L | 2.206 | 1300 | 1300 | 23.6 |
| TPLSSPL2328L | 2.328 | 1345 | 1345 | 24.4 |
| TPLSSPL2451L | 2.451 | 1395 | 1395 | 25.3 |
| TPLSSPL2574L | 2.574 | 1445 | 1445 | 26.3 |
| TPLSSPL2696L | 2.696 | 1480 | 1480 | 27.1 |
| TPLSSPL2819L | 2.819 | 1565 | 1565 | 28.2 |
| TPLSSPL2941L | 2.941 | 1590 | 1590 | 29 |
| TPLSSPL3042L | 3.042 | 1635 | 1635 | 29.8 |
| TPLSSPL3165L | 3.165 | 1675 | 1675 | 30.7 |
| TPLSSPL3287L | 3.287 | 1760 | 1760 | 31.8 |
| TPLSSPL3410L | 3.410 | 1845 | 1845 | 33.6 |
| TPLSSPL3533L | 3.533 | 1915 | 1915 | 34.7 |
| TPLSSPL3688L | 3.688 |
1915 |
1915 | 35.3 |
| TPLSSPL3810L | 3.810 | 2010 | 2010 | 36.4 |
| TPLSSPL3933L | 3.933 | 2010 | 2010 | 37 |
| TPLSSPL4056L | 4.056 | 2105 | 2105 | 38.2 |
| TPLSSPL4178L | 4.178 | 2105 | 2105 | 38.8 |
| TPLSSPL4301L | 4.301 | 2160 | 2160 | 39.8 |
| TPLSSPL4424L | 4.424 | 2210 | 2210 | 40.7 |

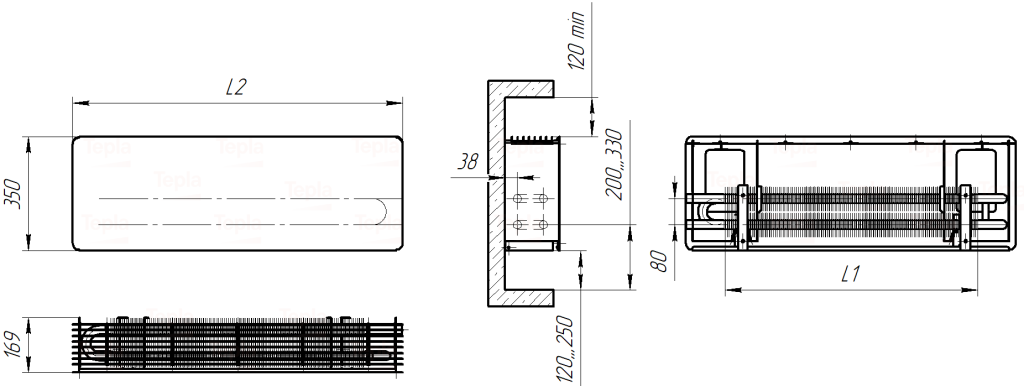

Глубина, мм
165
Тип подключения
боковое, нижнее
Рабочее давление, МПа
1
Испытательное давление, МПа
1,5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
