Summit Sphere Mini Plus (Саммит Сфера Мини Плюс)
Настенный двухрядный конвектор средней глубины и малой высоты
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Подробности
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Инновационный дизайн, высокие эстетические и эргономические качества конвектора позволяют применять конвекторы Tepla Summit в современных зданиях с повышенными требованиями к интерьерам помещений.
Благодаря наличию панели в линейке Summit, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Summit являются прекрасной альтернативой биметаллическим секционным радиатором, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться специально подготовленная вода или незамерзающая жидкость, согласно приложению Е СП 124.13330.2012
Базовый комплект поставки

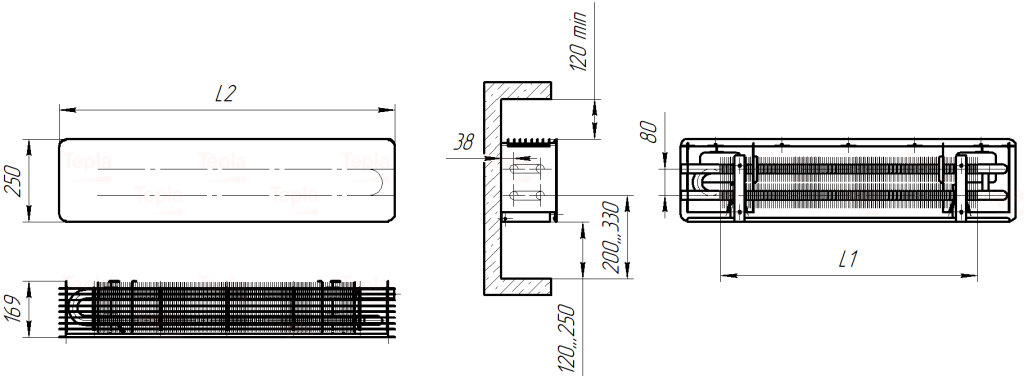

- Исполнение: концевое

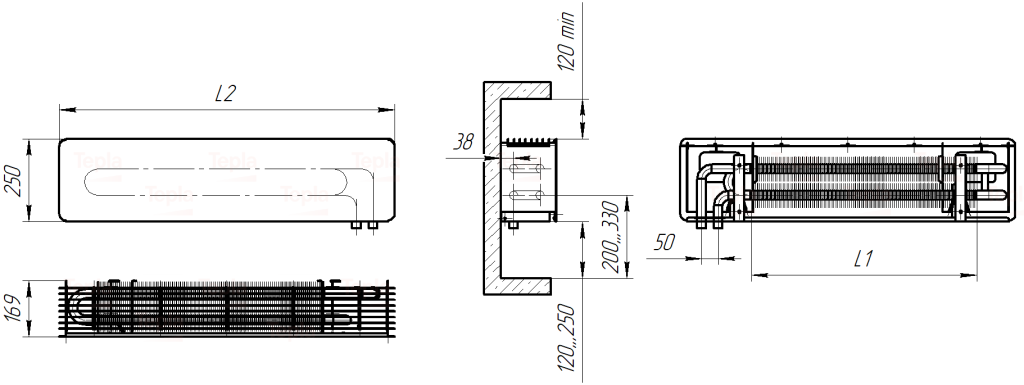

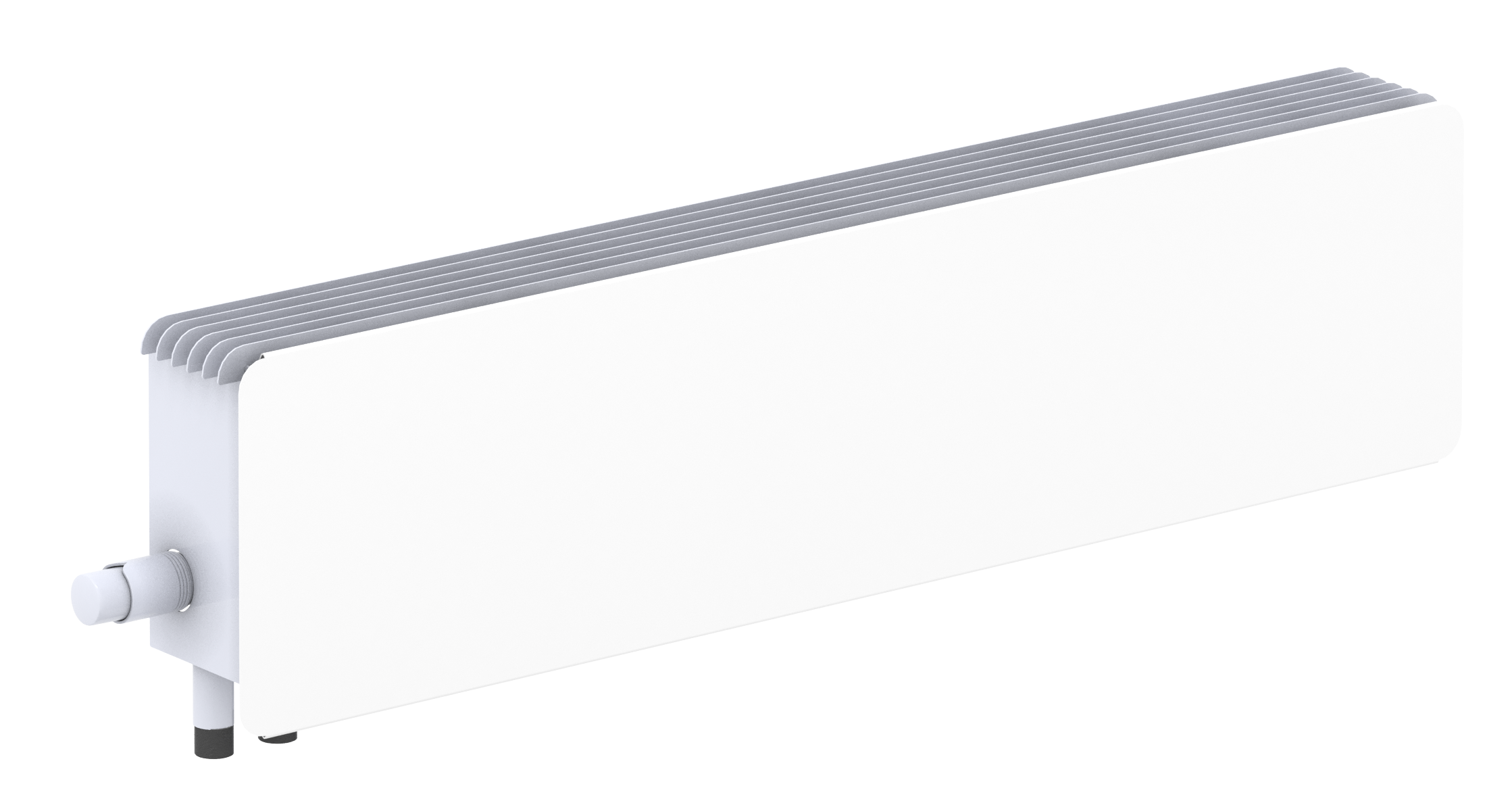

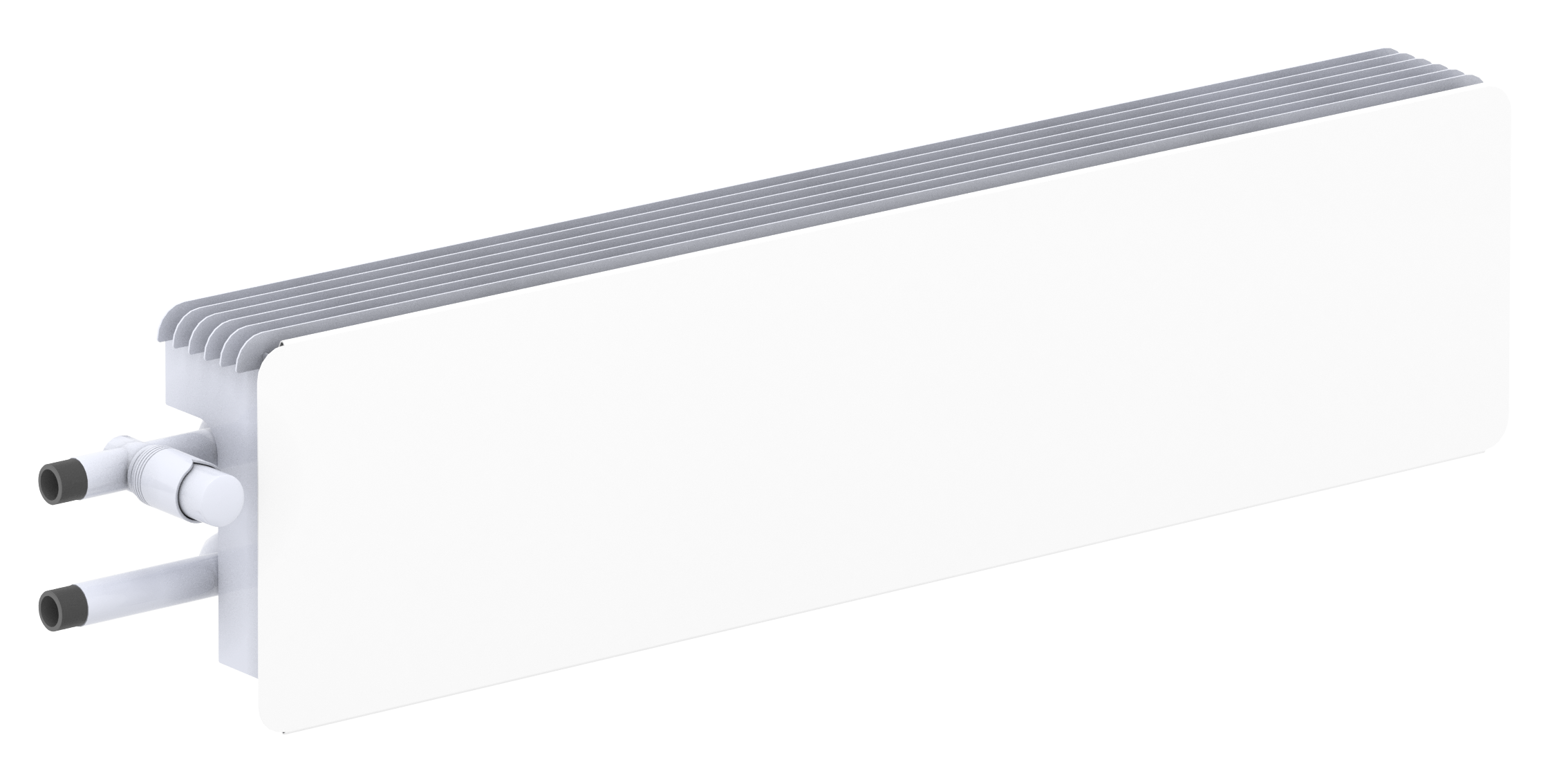

- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Панель, теплопакет, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика
| Артикул |
Тепловой поток при ∆Т 70 °С |
Длина лицевой панели, (L2) |
Длина общая (К; НР ¾), (L3) |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLSSMIPL660 | 0.660 | 625 | 625 | 9.4 |
| TPLSSMIPL801 | 0.801 | 690 | 690 | 10.5 |
| TPLSSMIPL942 | 0.942 | 810 | 810 | 11.9 |
| TPLSSMIPL1155 | 1.155 | 810 | 810 | 14.5 |
| TPLSSMIPL1270 | 1.270 | 895 | 895 | 15.5 |
| TPLSSMIPL1386 | 1.386 | 915 | 915 | 16.2 |
| TPLSSMIPL1501 | 1.501 | 965 | 965 | 17.1 |
| TPLSSMIPL1617 | 1.617 | 1010 | 1010 | 17.9 |
| TPLSSMIPL1732 | 1.732 | 1055 | 1055 | 18.7 |
| TPLSSMIPL1848 | 1.848 | 1105 | 1105 | 19.5 |
| TPLSSMIPL1963 | 1.963 | 1160 | 1160 | 20.5 |
| TPLSSMIPL2079 | 2.079 | 1205 | 1205 | 21.3 |
| TPLSSMIPL2193 | 2.193 | 1250 | 1250 | 22.1 |
| TPLSSMIPL2309 | 2.309 | 1300 | 1300 | 22.9 |
| TPLSSMIPL2425 | 2.425 | 1345 | 1345 | 23.8 |
| TPLSSMIPL2540 | 2.540 | 1395 | 1395 | 24.6 |
| TPLSSMIPL2656 | 2.656 | 1445 | 1445 | 25.5 |
| TPLSSMIPL2771 | 2.771 | 1480 | 1480 | 26.3 |
| TPLSSMIPL2866 | 2.866 | 1565 | 1565 | 27.3 |
| TPLSSMIPL2982 | 2.982 | 1590 | 1590 | 28 |
| TPLSSMIPL3097 | 3.097 | 1635 | 1635 | 28.8 |
| TPLSSMIPL3213 | 3.213 | 1720 | 1720 | 30.7 |
| TPLSSMIPL3329 | 3.329 | 1760 | 1760 | 31.5 |
| TPLSSMIPL3475 | 3.475 | 1820 | 1820 | 32.3 |
| TPLSSMIPL3590 | 3.590 | 1870 | 1870 | 33.2 |
| TPLSSMIPL3705 | 3.705 | 1915 | 1915 | 34 |
| TPLSSMIPL3821 | 3.821 | 1965 | 1965 | 34.8 |
| TPLSSMIPL3936 | 3.936 | 2010 | 2010 | 35.7 |
| TPLSSMIPL4052 | 4.052 | 2085 | 2085 | 36.7 |
| TPLSSMIPL4168 | 4.168 | 2125 | 2125 | 37.5 |
| Артикул |
Тепловой поток при ∆Т 70 °С |
Длина лицевой панели, (L2) |
Масса справочная |
|---|---|---|---|
| кВт | мм | кг | |
| TPLSSMIPL660L | 0.660 | 690 | 10 |
| TPLSSMIPL801L | 0.801 | 810 | 11.4 |
| TPLSSMIPL942L | 0.942 | 895 | 12.6 |
| TPLSSMIPL1155L | 1.155 | 915 | 15.3 |
| TPLSSMIPL1270L | 1.270 | 965 | 16.2 |
| TPLSSMIPL1386L | 1.386 | 1010 | 17 |
| TPLSSMIPL1501L | 1.501 | 1055 | 17.8 |
| TPLSSMIPL1617L | 1.617 | 1105 | 18.6 |
| TPLSSMIPL1732L | 1.732 | 1160 | 19.5 |
| TPLSSMIPL1848L | 1.848 | 1160 | 20.1 |
| TPLSSMIPL1963L | 1.963 | 1250 | 21.2 |
| TPLSSMIPL2079L | 2.079 | 1300 | 22.1 |
| TPLSSMIPL2193L | 2.193 | 1345 | 22.9 |
| TPLSSMIPL2309L | 2.309 | 1395 | 23.7 |
| TPLSSMIPL2425L | 2.425 | 1445 | 24.6 |
| TPLSSMIPL2540L | 2.540 | 1480 | 25.3 |
| TPLSSMIPL2656L | 2.656 | 1565 | 26.4 |
| TPLSSMIPL2771L | 2.771 | 1565 | 27 |
| TPLSSMIPL2866L | 2.866 | 1635 | 28 |
| TPLSSMIPL2982L | 2.982 | 1675 | 28.8 |
| TPLSSMIPL3097L | 3.097 | 1720 | 29.6 |
| TPLSSMIPL3213L | 3.213 | 1820 | 31.4 |
| TPLSSMIPL3329L | 3.329 | 1870 | 32.3 |
| TPLSSMIPL3475L | 3.475 | 1915 | 33.1 |
| TPLSSMIPL3590L | 3.590 | 1965 | 33.9 |
| TPLSSMIPL3705L | 3.705 | 2010 | 34.8 |
| TPLSSMIPL3821L | 3.821 | 2085 | 35.7 |
| TPLSSMIPL3936L | 3.936 | 2085 | 36.3 |
| TPLSSMIPL4052L | 4.052 | 2160 | 37.4 |
| TPLSSMIPL4168L | 4.168 | 2210 | 38.2 |
Высота, мм
250
Глубина, мм
169
Длина, мм
625 - 2210
Межосевое расстояние патрубков, мм
50, 80
Тип подключения
нижнее, боковое
Рабочее давление, МПа
1
Испытательное давление, МПа
1.5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
