Инновационный дизайн, высокие эстетические и эргономические качества конвектора позволяют применять конвекторы Tepla Summit в современных зданиях с повышенными требованиями к интерьерам помещений.

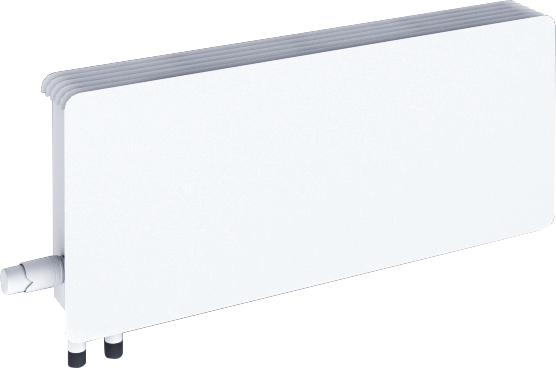

Благодаря наличию панели в линейке Summit, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Summit являются прекрасной альтернативой биметаллическим секционным радиатором, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
- Крепежные кронштейны для напольной установки
| Артикул |
Тепловой поток при ∆t70 |

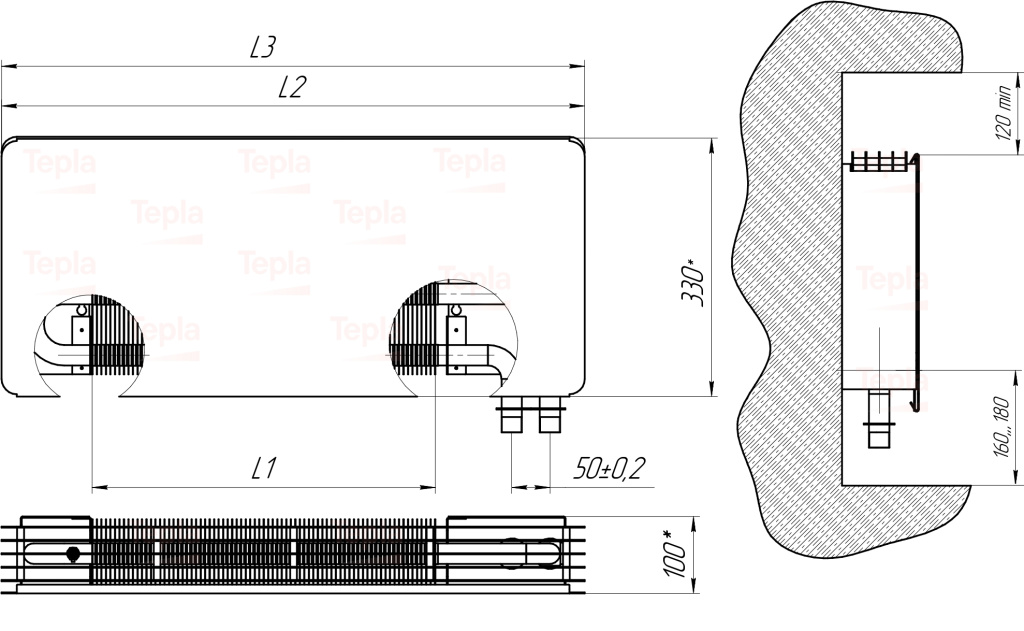

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|
TPLSS400 |
0.400 | 697 | 697 | 10.0 |
|
TPLSS479 |
0.479 | 792 | 792 | 10.8 |
|
TPLSS655 |
0.655 | 798 | 798 | 12.0 |
|
TPLSS787 |
0.787 | 898 | 898 | 13.2 |
|
TPLSS918 |
0.918 | 992 | 992 | 16.0 |
|
TPLSS1049 |
1.049 | 1 087 | 1 087 | 16.9 |
|
TPLSS1180 |
1.180 | 1 181 | 1 181 | 18.3 |
|
TPLSS1311 |
1.311 | 1 282 | 1 282 | 19.8 |
|
TPLSS1442 |
1.442 | 1 376 | 1 376 | 19.1 |
|
TPLSS1573 |
1.573 | 1 470 | 1 470 | 20.6 |
|
TPLSS1704 |
1.704 | 1 571 | 1 571 | 21.5 |
|
TPLSS1835 |
1.835 | 1 665 | 1 665 | 22.8 |
|
TPLSS1966 |
1.966 | 1 748 | 1 748 | 23.9 |
|
TPLSS1995 |
1.995 | 1 808 | 1 808 | 24.8 |
|
TPLSS2117 |
2.117 | 1 902 | 1 902 | 26.3 |
|
TPLSS2240 |
2.240 | 1 997 | 1 997 | 27.8 |
|
TPLSS2363 |
2.363 | 2 091 | 2 091 | 29.3 |
|
TPLSS2493 |
2.493 | 2 185 | 2 185 | 30.8 |
|
TPLSS2616 |
2.616 | 2 286 | 2 286 | 32.3 |
| Артикул |
Тепловой поток при Δt70 |

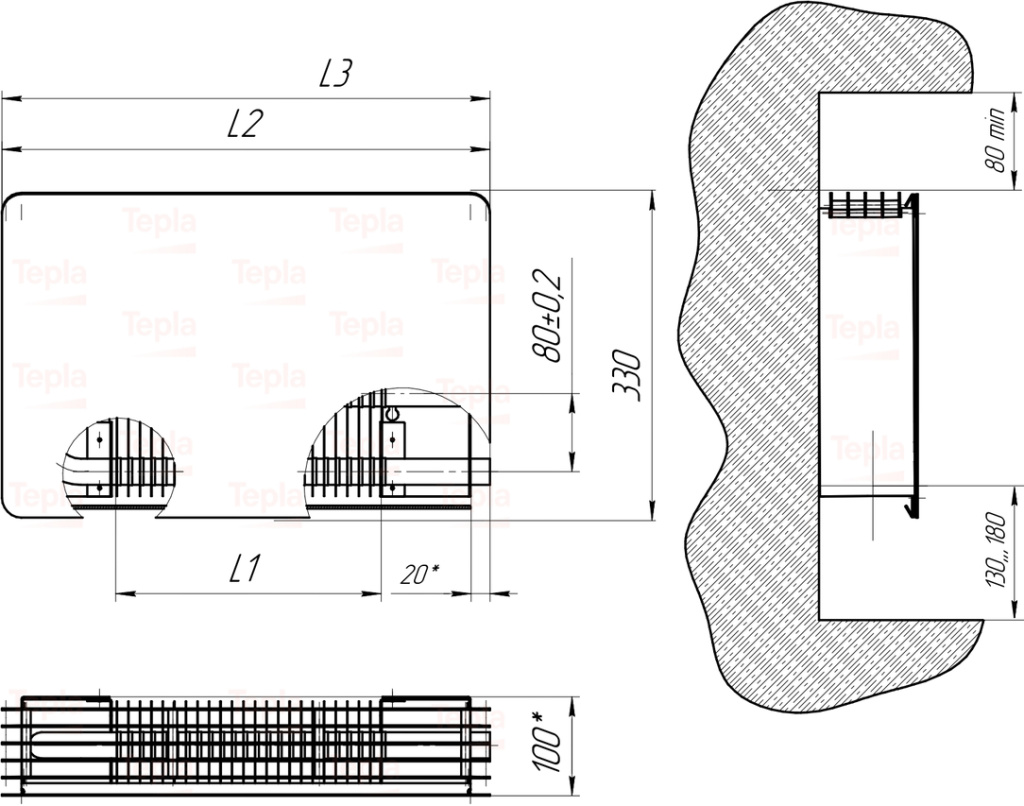

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLSS400L | 0.400 | 782 | 782 | 11.5 |
| TPLSS479L | 0.479 | 876 | 876 | 12.3 |
| TPLSS655L | 0.655 | 882 | 882 | 13.5 |
| TPLSS787L | 0.787 | 983 | 983 | 14.7 |
| TPLSS918L | 0.918 | 1 077 | 1 077 | 17.5 |
| TPLSS1049L | 1.049 | 1 171 | 1 171 | 18.4 |
| TPLSS1180L | 1.180 | 1 266 | 1 266 | 19.8 |
| TPLSS1311L | 1.311 | 1 366 | 1 366 | 21.3 |
| TPLSS1442L | 1.442 | 1 460 | 1 460 | 20.6 |
| TPLSS1573L | 1.573 | 1 555 | 1 555 | 22.1 |
| TPLSS1704L | 1.704 | 1 655 | 1 655 | 23 |
| TPLSS1835L | 1.835 | 1 750 | 1 750 | 24.3 |
| TPLSS1966L | 1.966 | 1 832 | 1 832 | 25.4 |
| TPLSS1995L | 1.995 | 1 892 | 1 892 | 26.3 |
| TPLSS2117L | 2.117 | 1 987 | 1 987 | 27.8 |
| TPLSS2240L | 2.240 | 2 081 | 2 081 | 29.3 |
| TPLSS2363L | 2.363 | 2 176 | 2 176 | 30.8 |
| TPLSS2493L | 2.493 | 2 270 | 2 270 | 32.3 |
| TPLSS2616L | 2.616 | 2 370 | 2 370 | 33.8 |
