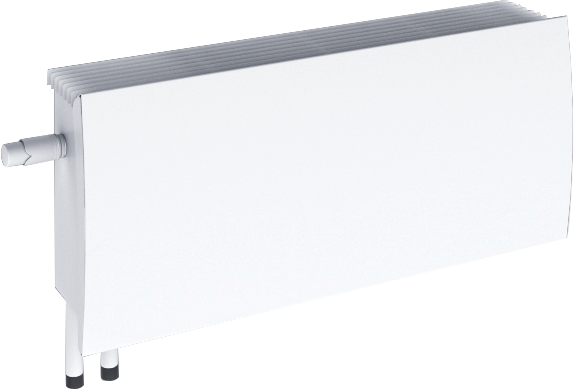

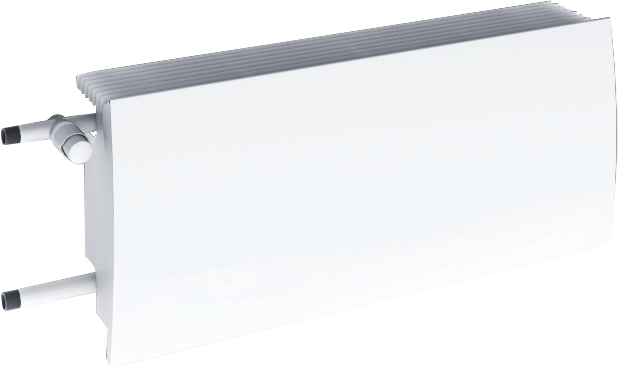

Summit Line Super
Настенный четырехрядный конвектор с повышенной теплоотдачей
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 25 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Подробности
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 25 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства

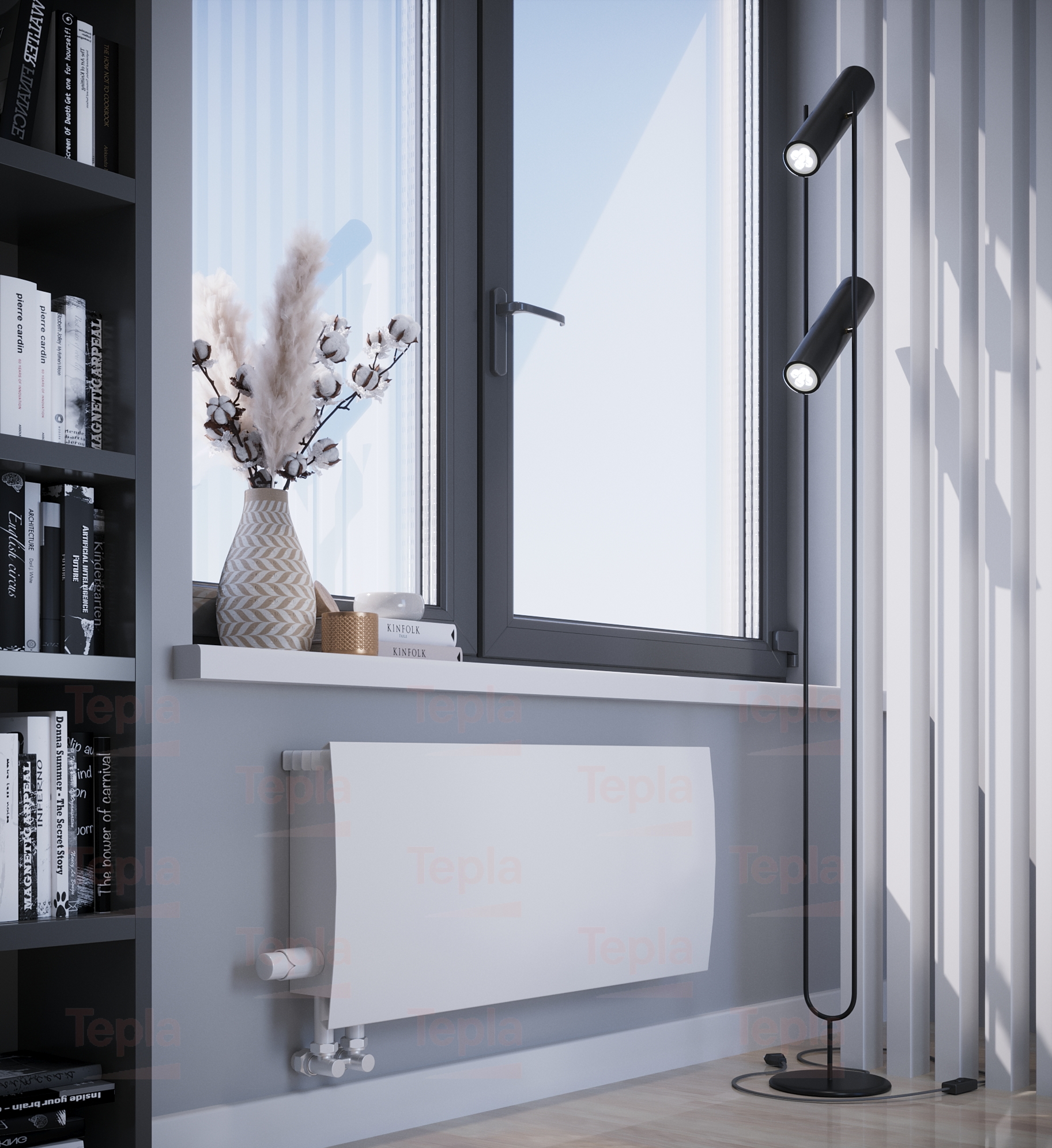

Инновационный дизайн, высокие эстетические и эргономические качества конвектора позволяют применять конвекторы Tepla Summit в современных зданиях с повышенными требованиями к интерьерам помещений.
Благодаря наличию панели в линейке Summit, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Summit являются прекрасной альтернативой биметаллическим секционным радиатором, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
| Артикул |
Тепловой поток при ∆t70 |

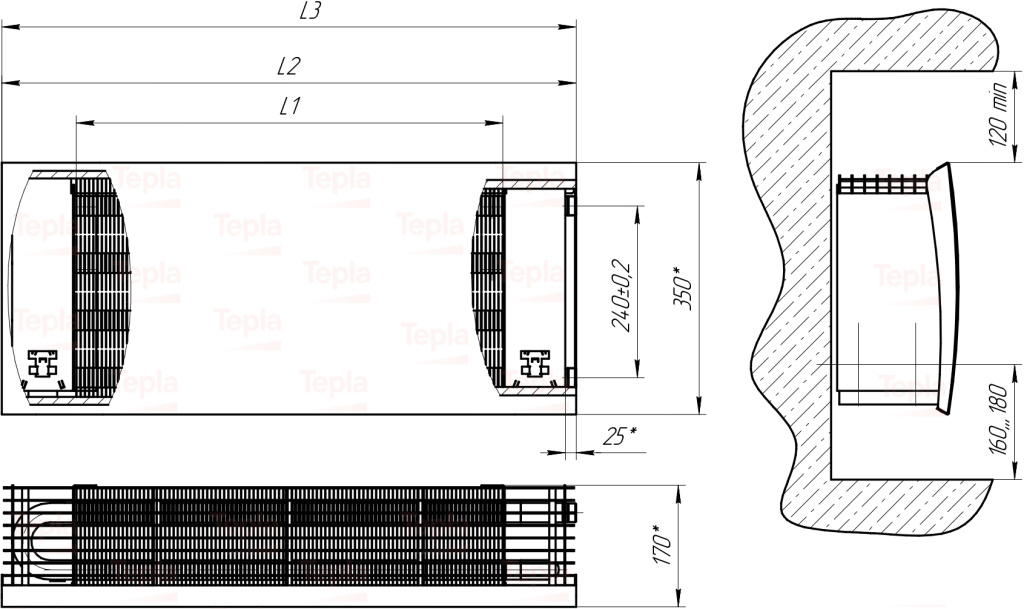

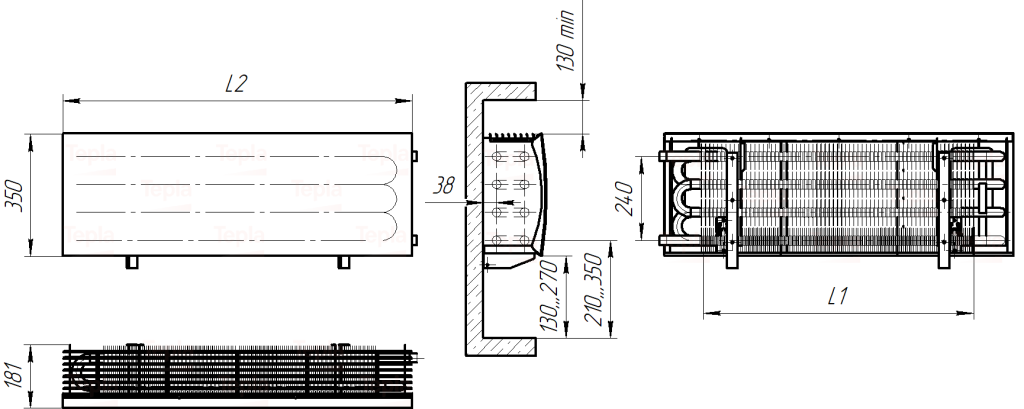

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLSLS941 | 0.941 | 620 | 620 | 13.8 |
| TPLSLS1142 | 1.142 | 620 | 620 | 14.7 |
| TPLSLS1344 | 1.344 | 710 | 710 | 16.8 |
| TPLSLS1648 | 1.648 | 800 | 800 | 18.9 |
| TPLSLS1812 | 1.812 | 875 | 875 | 26 |
| TPLSLS1977 | 1.977 | 920 | 920 | 27.4 |
| TPLSLS2141 | 2.141 | 955 | 955 | 28.9 |
| TPLSLS2306 | 2.306 | 1000 | 1000 | 31 |
| TPLSLS2471 | 2.471 | 1050 | 1050 | 32.5 |
| TPLSLS2635 | 2.635 | 1095 | 1095 | 34 |
| TPLSLS2800 | 2.800 | 1150 | 1150 | 35.6 |
| TPLSLS2965 | 2.965 | 1210 | 1210 | 37.1 |
| TPLSLS3129 | 3.129 | 1255 | 1255 | 38.8 |
| TPLSLS3294 | 3.294 | 1295 | 1295 | 40.2 |
| TPLSLS3460 | 3.460 | 1340 | 1340 | 41.6 |
| TPLSLS3623 | 3.623 | 1400 | 1400 | 43.2 |
| TPLSLS3789 | 3.789 | 1435 | 1435 | 44.7 |
| TPLSLS3952 | 3.952 | 1500 | 1500 | 46.3 |
| Артикул |
Тепловой поток при Δt70 |

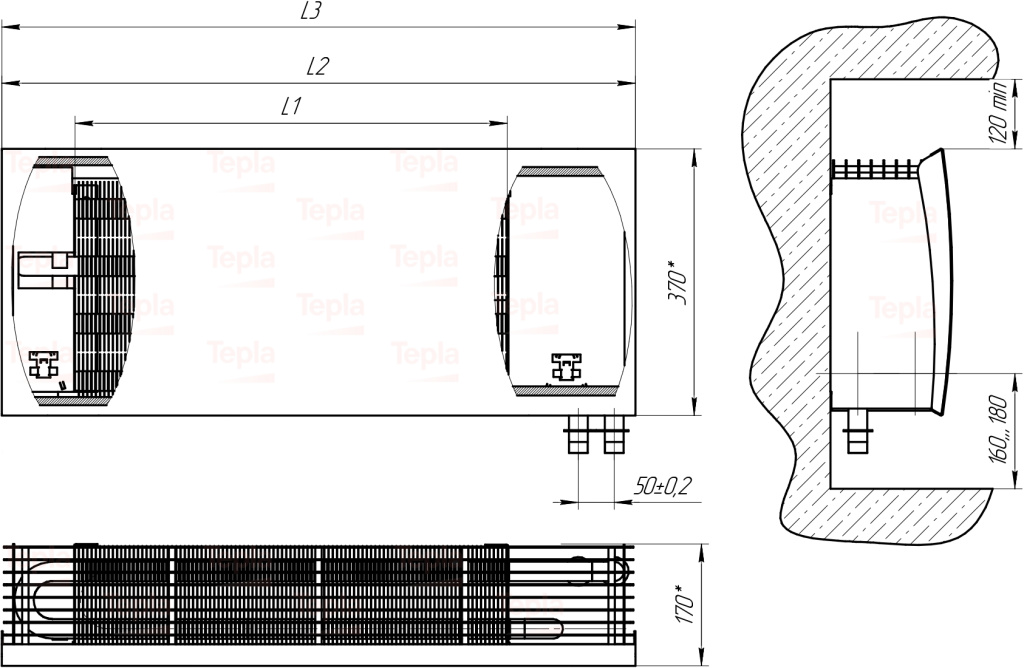

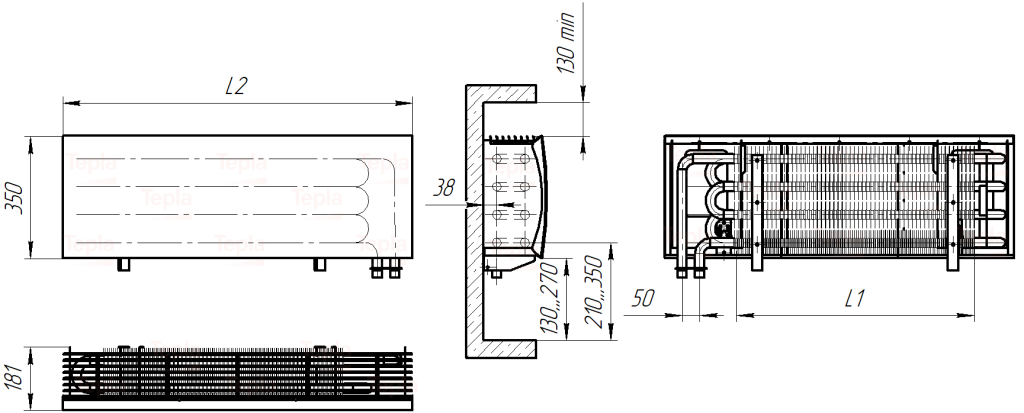

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|
TPLSLS941L |
0.941 | 710 | 710 | 15.3 |
|
TPLSLS1142L |
1.142 | 710 | 710 | 16.2 |
|
TPLSLS1344L |
1.344 | 800 | 800 | 18.5 |
|
TPLSLS1648L |
1.648 | 875 | 875 | 20.5 |
|
TPLSLS1812L |
1.812 | 955 | 955 | 27.4 |
|
TPLSLS1977L |
1.977 | 1000 | 1000 | 28.9 |
|
TPLSLS2141L |
2.141 | 1050 | 1050 | 30.3 |
|
TPLSLS2306L |
2.306 | 1095 | 1095 | 32.5 |
|
TPLSLS2471L |
2.471 | 1150 | 1150 | 34 |
|
TPLSLS2635L |
2.635 | 1185 | 1185 | 35.4 |
|
TPLSLS2800L |
2.800 | 1255 | 1255 | 37.3 |
|
TPLSLS2965L |
2.965 | 1295 | 1295 | 38.7 |
|
TPLSLS3129L |
3.129 |
1340 | 1340 | 40.2 |
|
TPLSLS3294L |
3.294 | 1380 | 1380 | 41.6 |
|
TPLSLS3460L |
3.460 | 1435 | 1435 | 43.2 |
|
TPLSLS3623L |
3.623 | 1475 | 1475 | 44.6 |
|
TPLSLS3789L |
3.789 | 1565 | 1565 | 46.4 |
|
TPLSLS3952L |
3.952 | 1585 | 1585 | 47.8 |
Глубина, мм
170
Тип подключения
боковое, нижнее
Рабочее давление, МПа
1
Испытательное давление, МПа
1,5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
