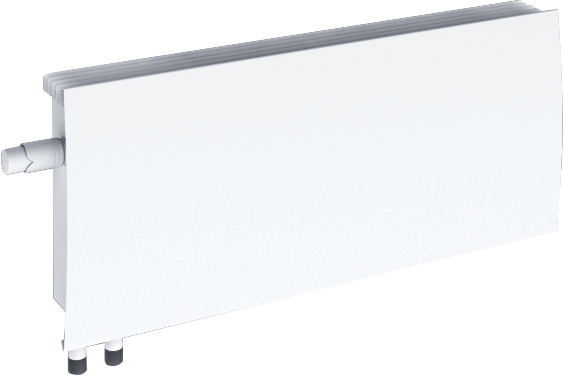

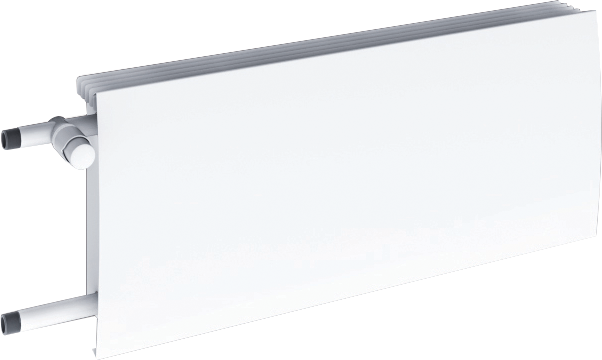

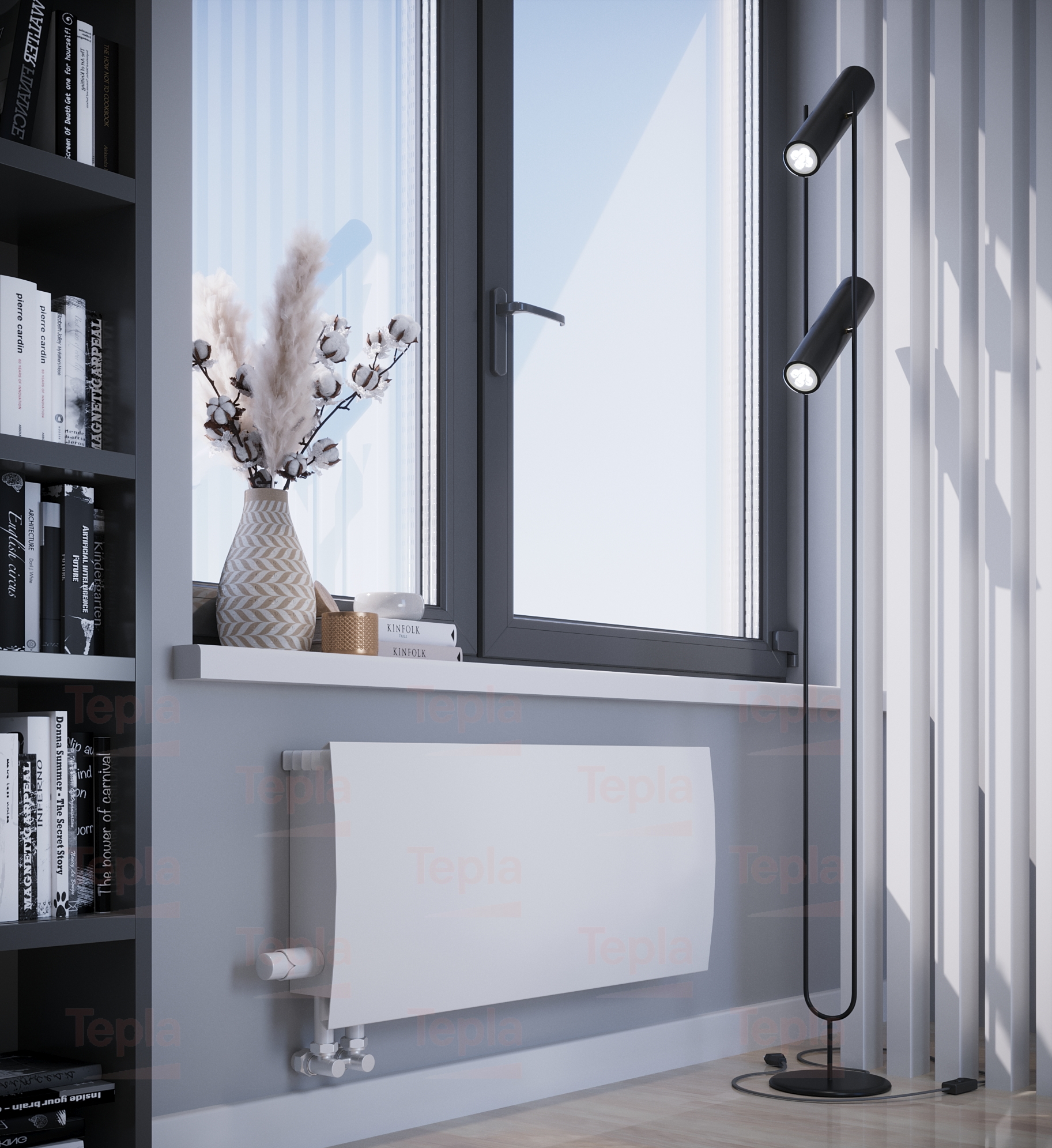

Инновационный дизайн, высокие эстетические и эргономические качества конвектора позволяют применять конвекторы Tepla Summit в современных зданиях с повышенными требованиями к интерьерам помещений.
Благодаря наличию панели в линейке Summit, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Summit являются прекрасной альтернативой биметаллическим секционным радиатором, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
- Крепежные кронштейны для напольной установки
| Артикул |
Тепловой поток при ∆t70 |

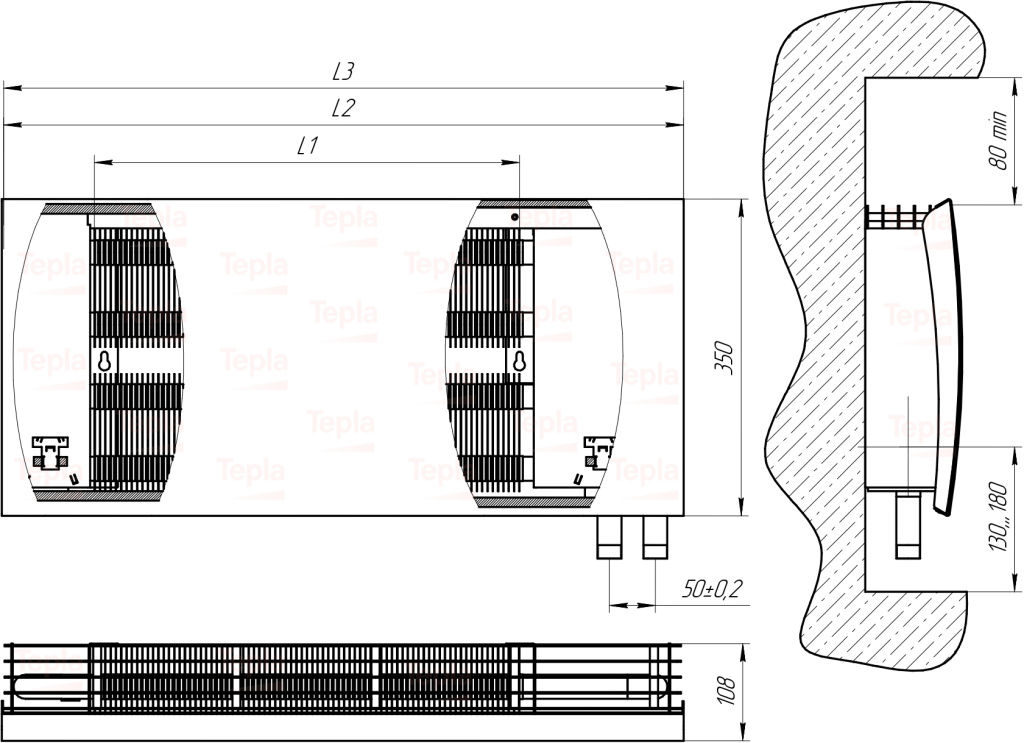

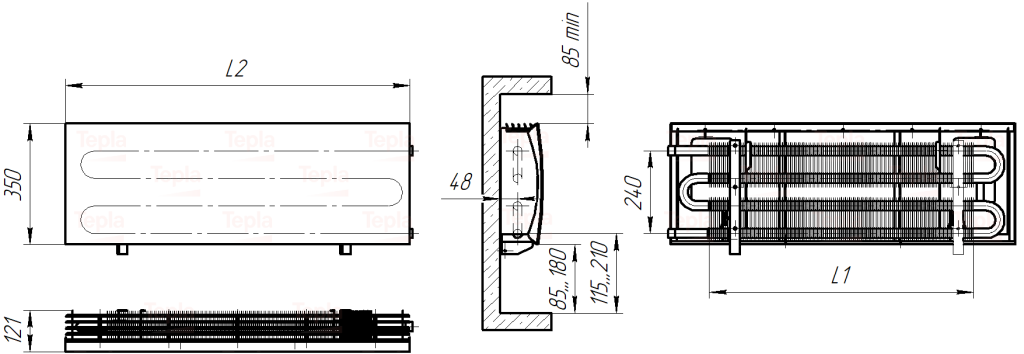

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|
TPLSLPR664 |
0.664 | 710 | 710 | 10.7 |
|
TPLSLPR823 |
0.823 | 800 | 800 | 11.9 |
|
TPLSLPR983 |
0.983 | 800 | 800 | 13.2 |
|
TPLSLPR1143 |
1.143 | 920 | 920 | 14.9 |
|
TPLSLPR1302 |
1.302 | 1000 | 1000 | 16.3 |
|
TPLSLPR1461 |
1.461 | 1095 | 1095 | 17.7 |
|
TPLSLPR1621 |
1.621 | 1185 | 1185 | 19.2 |
|
TPLSLPR1781 |
1.781 | 1295 | 1295 | 20.8 |
|
TPLSLPR1940 |
1.940 | 1400 | 1400 | 22.3 |
|
TPLSLPR2099 |
2.099 | 1500 | 1500 | 23.8 |
|
TPLSLPR2259 |
2.259 | 1585 | 1585 | 25.2 |
|
TPLSLPR2419 |
2.419 | 1725 | 1725 | 26.8 |
|
TPLSLPR2578 |
2.578 | 1780 | 1780 | 28.1 |
|
TPLSLPR2737 |
2.737 | 1825 | 1825 | 29.5 |
|
TPLSLPR2897 |
2.897 | 1935 | 1935 | 31 |
|
TPLSLPR3057 |
3.057 | 2020 | 2020 | 32.4 |
|
TPLSLPR3216 |
3.216 | 2095 | 2095 | 33.8 |
|
TPLSLPR3375 |
3.375 | 2190 | 2190 | 35.4 |
|
TPLSLPR3535 |
3.535 | 2290 | 2290 | 36.8 |
| Артикул |
Тепловой поток при Δt70 |

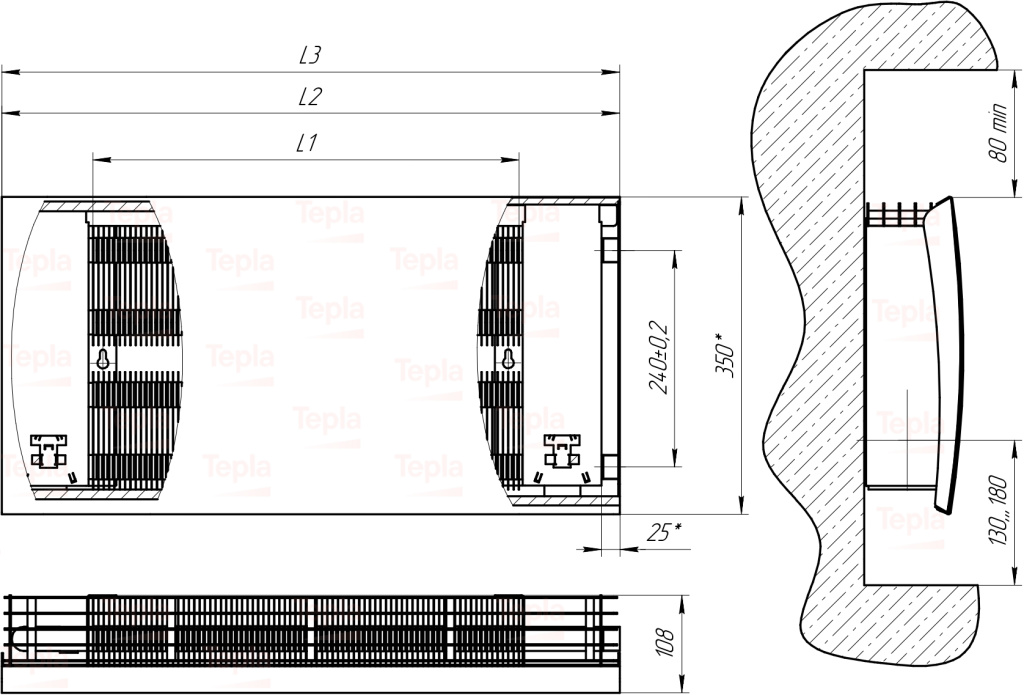

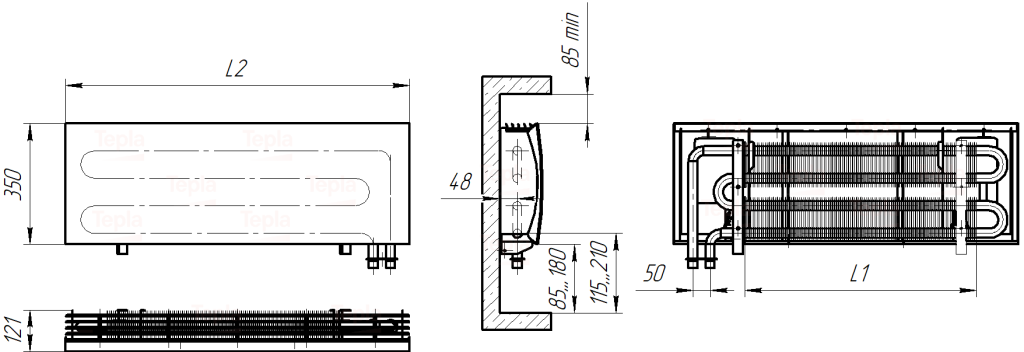

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|
TPLSLPR664L |
0.664 | 800 | 800 | 11.9 |
|
TPLSLPR823L |
0.823 | 875 | 875 | 13.2 |
|
TPLSLPR983L |
0.983 | 920 | 920 | 14.7 |
|
TPLSLPR1143L |
1.143 | 1000 | 1000 | 16.1 |
|
TPLSLPR1302L |
1.302 | 1095 | 1095 | 17.6 |
|
TPLSLPR1461L |
1.461 | 1185 | 1185 | 19 |
|
TPLSLPR1621L |
1.621 | 1295 | 1295 | 20.6 |
|
TPLSLPR1781L |
1.781 | 1380 | 1380 | 22 |
|
TPLSLPR1940L |
1.940 | 1475 | 1475 | 23.5 |
|
TPLSLPR2099L |
2.099 | 1565 | 1565 | 24.9 |
|
TPLSLPR2259L |
2.259 | 1670 | 1670 | 26.4 |
|
TPLSLPR2419L |
2.419 | 1755 | 1755 | 28 |
|
TPLSLPR2578L |
2.578 | 1875 | 1875 | 29.4 |
|
TPLSLPR2737L |
2.737 | 1905 | 1905 | 30.7 |
|
TPLSLPR2897L |
2.897 | 2000 | 2000 | 32.2 |
|
TPLSLPR3057L |
3.057 | 2095 | 2095 | 33.6 |
|
TPLSLPR3216L |
3.216 | 2190 | 2190 | 35.2 |
|
TPLSLPR3375L |
3.375 | 2290 | 2290 | 36.6 |
|
TPLSLPR3535L |
3.535 | 2380 | 2380 | 38.1 |
