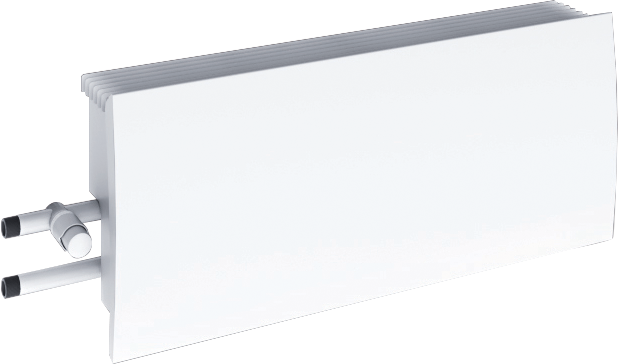

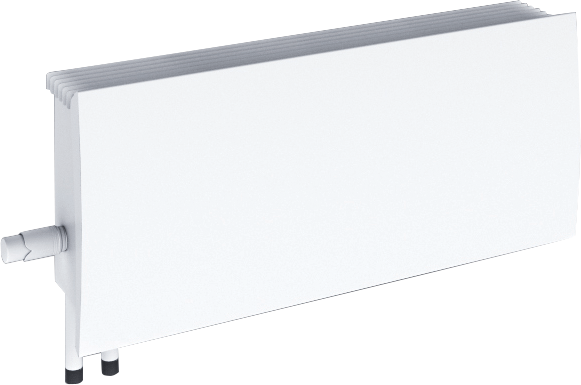

Summit Line Plus (Саммит Лайн Плюс)
Настенный двухрядный конвектор средней глубины
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Подробности
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства

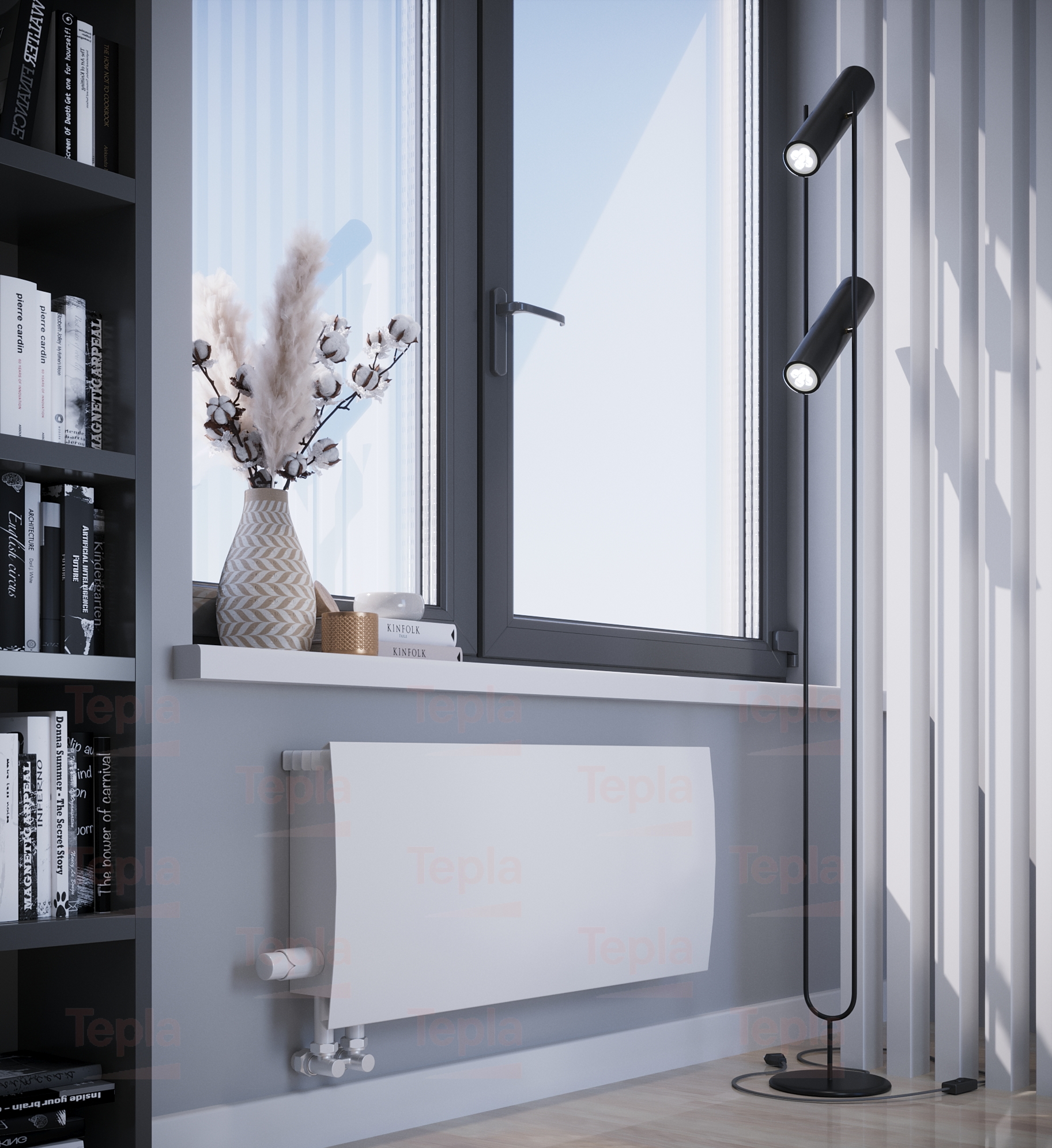

Инновационный дизайн, высокие эстетические и эргономические качества конвектора позволяют применять конвекторы Tepla Summit в современных зданиях с повышенными требованиями к интерьерам помещений.
Благодаря наличию панели в линейке Summit, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Summit являются прекрасной альтернативой биметаллическим секционным радиатором, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться специально подготовленная вода или незамерзающая жидкость, согласно приложению Е СП 124.13330.2012
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Панель, теплопакет, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика

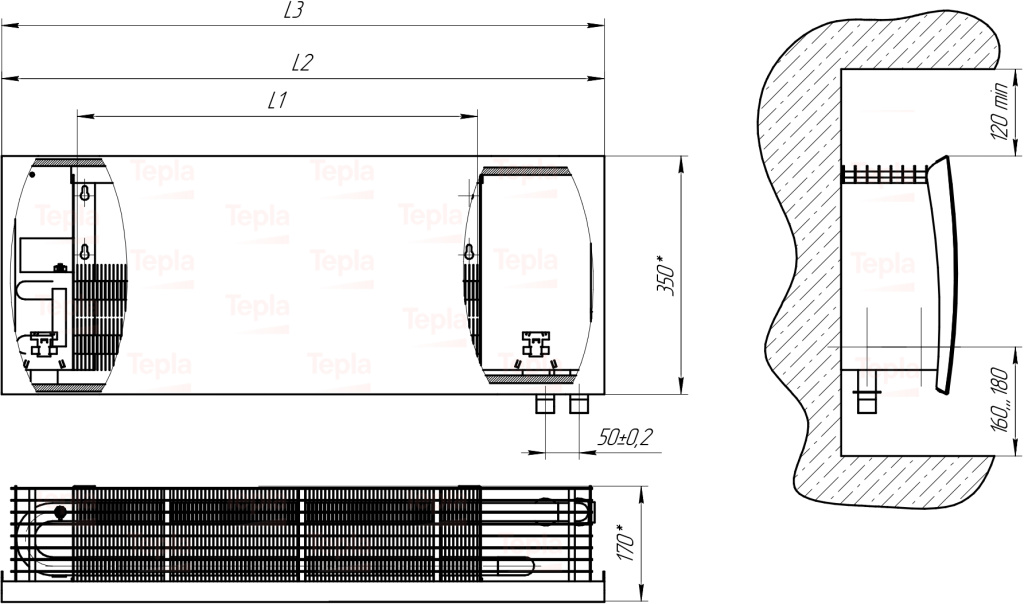

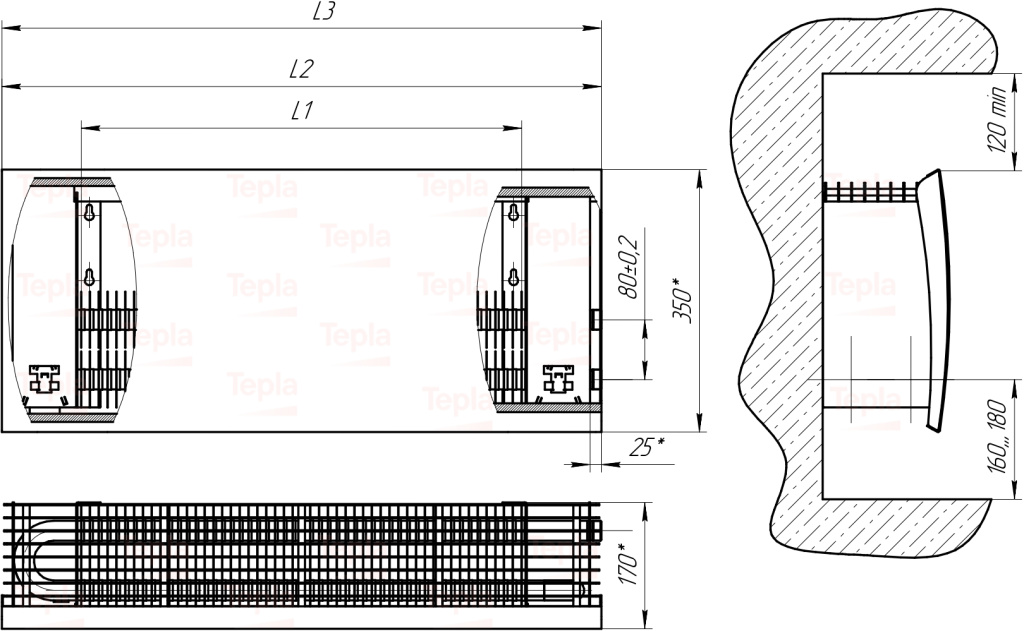

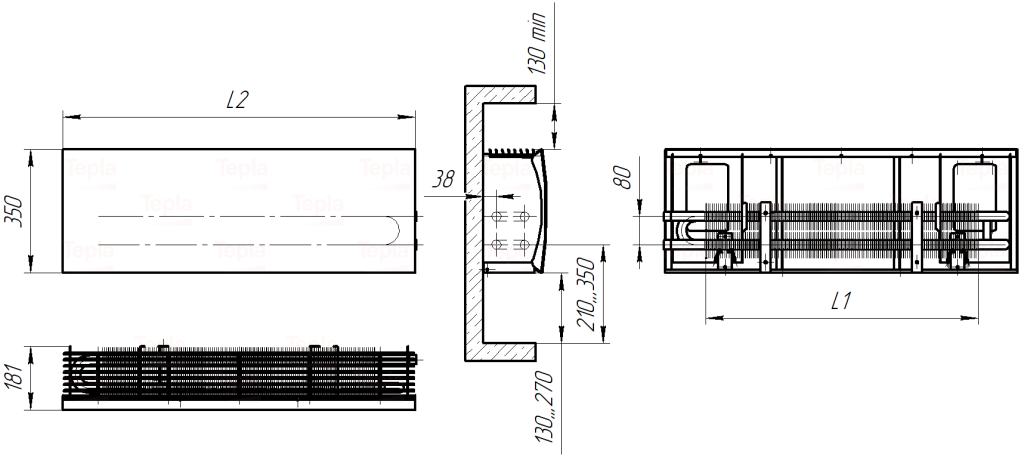

| Артикул |
Тепловой поток при ∆Т 70 °С |
Длина лицевой панели, (L2) |
Длина общая (К; НР ¾), (L3) |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLSLPL742 | 0.742 | 620 | 620 | 10.8 |
| TPLSLPL901 | 0.901 | 710 | 710 | 12.1 |
| TPLSLPL1060 | 1.060 | 800 | 800 | 13.5 |
| TPLSLPL1300 | 1.300 | 800 | 800 | 16.1 |
| TPLSLPL1429 | 1.429 | 875 | 875 | 17 |
| TPLSLPL1559 | 1.559 | 920 | 920 | 17.9 |
| TPLSLPL1689 | 1.689 | 955 | 955 | 18.7 |
| TPLSLPL1819 | 1.819 | 1000 | 1000 | 19.5 |
| TPLSLPL1948 | 1.948 | 1050 | 1050 | 20.3 |
| TPLSLPL2079 | 2.079 | 1095 | 1095 | 21.1 |
| TPLSLPL2208 | 2.208 | 1150 | 1150 | 22.1 |
| TPLSLPL2338 | 2.338 | 1210 | 1210 | 23 |
| TPLSLPL2468 | 2.468 | 1255 | 1255 | 23.9 |
| TPLSLPL2598 | 2.598 | 1295 | 1295 | 24.7 |
| TPLSLPL2728 | 2.728 | 1340 | 1340 | 25.6 |
| TPLSLPL2858 | 2.858 | 1380 | 1380 | 26.4 |
| TPLSLPL2988 | 2.988 | 1435 | 1435 | 27.3 |
| TPLSLPL3117 | 3.117 | 1475 | 1475 | 28.1 |
| TPLSLPL3225 | 3.225 | 1535 | 1535 | 29 |
| TPLSLPL3355 | 3.355 | 1565 | 1565 | 29.8 |
| TPLSLPL3484 | 3.484 | 1630 | 1630 | 30.8 |
| TPLSLPL3615 | 3.615 | 1725 | 1725 | 32.7 |
| TPLSLPL3745 | 3.745 | 1780 | 1780 | 33.6 |
| TPLSLPL3909 | 3.909 | 1825 | 1825 | 34.4 |
| TPLSLPL4039 | 4.039 | 1875 | 1875 | 35.2 |
| TPLSLPL4169 | 4.169 | 1905 | 1905 | 36 |
| TPLSLPL4299 | 4.299 | 1970 | 1970 | 36.9 |
| TPLSLPL4429 | 4.429 | 2000 | 2000 | 37.7 |
| TPLSLPL4559 | 4.559 | 2065 | 2065 | 38.6 |
| TPLSLPL4689 | 4.689 | 2130 | 2130 | 39.6 |

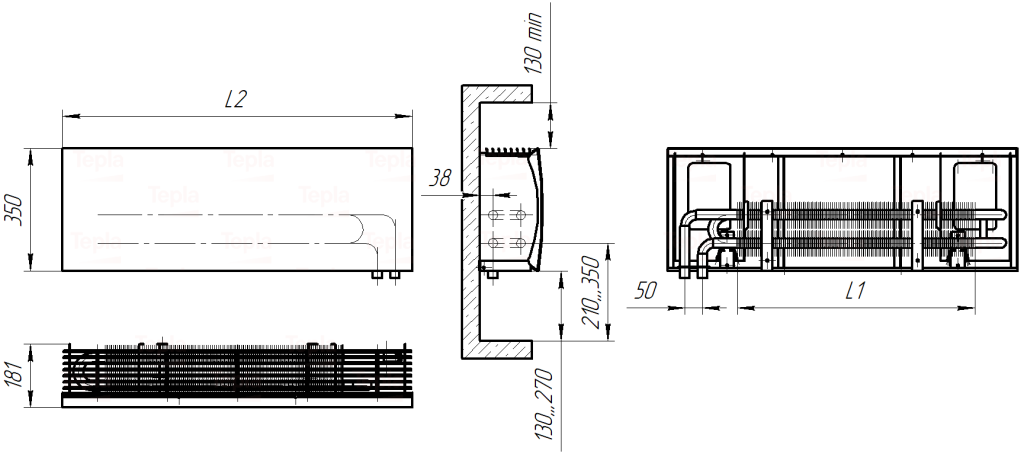

| Артикул |
Тепловой поток при ∆Т 70 °С |
Длина лицевой панели, L2 |
Масса справочная |
|---|---|---|---|
| кВт | мм | кг | |
| TPLSLPL742L | 0.742 | 710 | 11.6 |
| TPLSLPL901L | 0.901 | 770 | 12.8 |
| TPLSLPL1060L | 1.060 | 875 | 14.1 |
| TPLSLPL1300L | 1.300 | 875 | 16.8 |
| TPLSLPL1429L | 1.429 | 955 | 17.8 |
| TPLSLPL1559L | 1.559 | 1000 | 18.6 |
| TPLSLPL1689L | 1.689 | 1050 | 19.4 |
| TPLSLPL1819L | 1.819 | 1095 | 20.3 |
| TPLSLPL1948L | 1.948 | 1150 | 21.1 |
| TPLSLPL2079L | 2.079 | 1185 | 21.9 |
| TPLSLPL2208L | 2.208 | 1255 | 22.9 |
| TPLSLPL2338L | 2.338 | 1295 | 23.9 |
| TPLSLPL2468L | 2.468 | 1340 | 24.7 |
| TPLSLPL2598L | 2.598 | 1380 | 25.5 |
| TPLSLPL2728L | 2.728 | 1400 | 26.2 |
| TPLSLPL2858L | 2.858 | 1475 | 27.2 |
| TPLSLPL2988L | 2.988 | 1500 | 28 |
| TPLSLPL3117L | 3.117 | 1565 | 28.9 |
| TPLSLPL3225L | 3.225 | 1630 | 29.8 |
| TPLSLPL3355L | 3.355 | 1670 | 30.6 |
| TPLSLPL3484L | 3.484 | 1725 | 31.3 |
| TPLSLPL3615L | 3.615 | 1825 | 33.5 |
| TPLSLPL3745L | 3.745 | 1875 | 34.3 |
| TPLSLPL3909L | 3.909 | 1905 | 35.1 |
| TPLSLPL4039L | 4.039 | 1935 | 35.8 |
| TPLSLPL4169L | 4.169 | 2000 | 36.8 |
| TPLSLPL4299L | 4.299 | 2065 | 37.7 |
| TPLSLPL4429L | 4.429 | 2095 | 38.4 |
| TPLSLPL4559L | 4.559 | 2130 | 39.3 |
| TPLSLPL4689L | 4.689 | 2190 | 40.3 |
Высота, мм
350
Глубина, мм
181
Длина, мм
620 - 2190
Межосевое расстояние патрубков, мм
50, 80
Тип подключения
нижнее, боковое
Рабочее давление, МПа
1
Испытательное давление, МПа
1,5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
