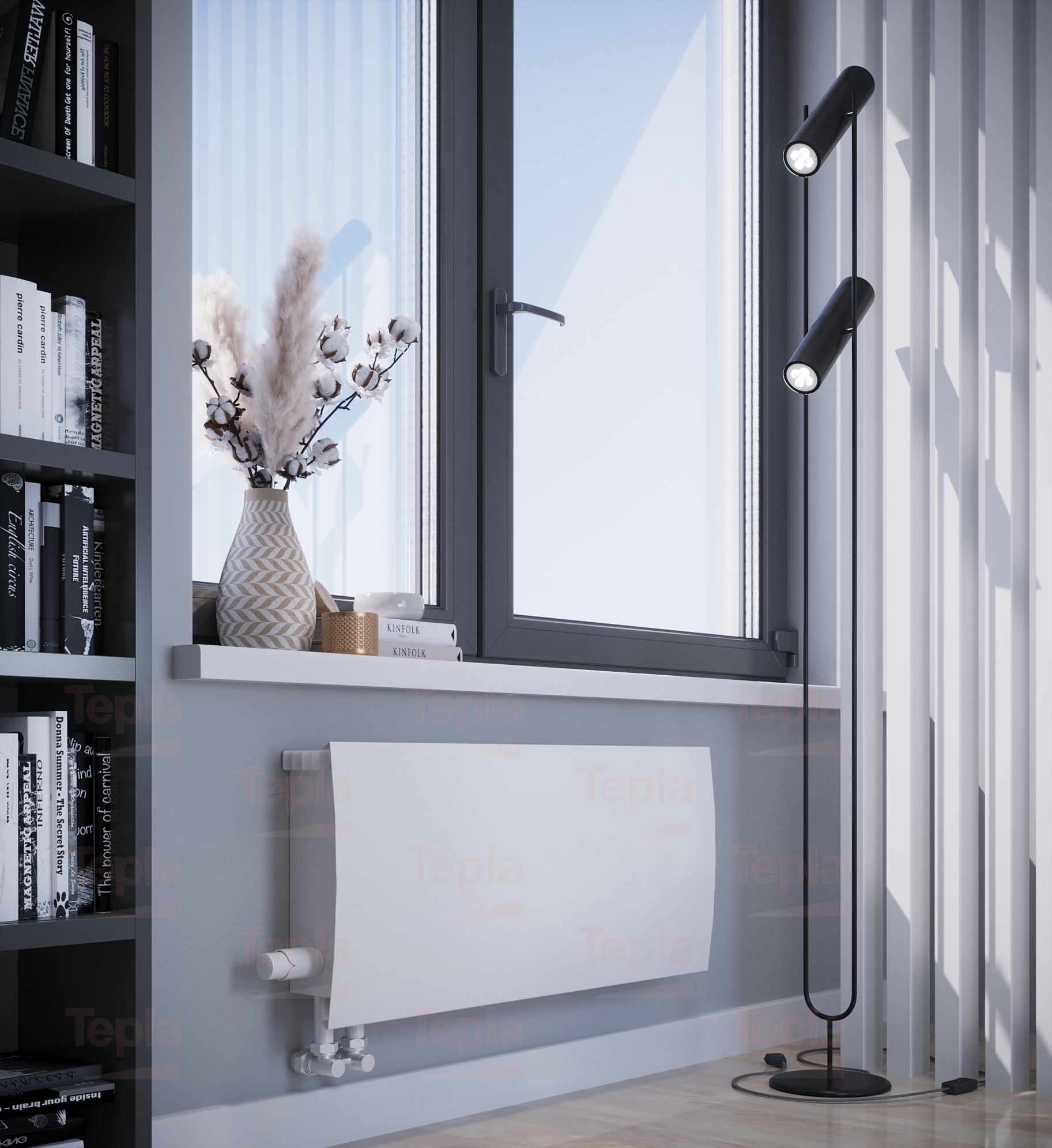

Инновационный дизайн, высокие эстетические и эргономические качества конвектора позволяют применять конвекторы Tepla Summit в современных зданиях с повышенными требованиями к интерьерам помещений.
Благодаря наличию панели в линейке Summit, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Summit являются прекрасной альтернативой биметаллическим секционным радиатором, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое

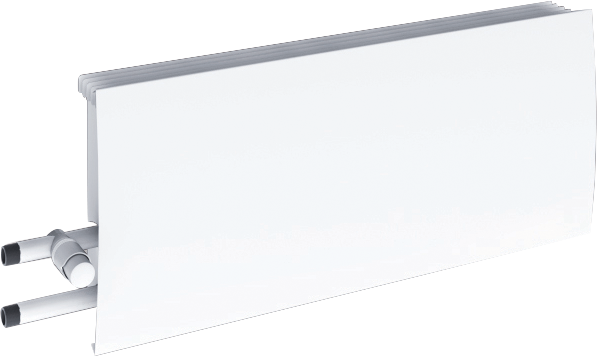

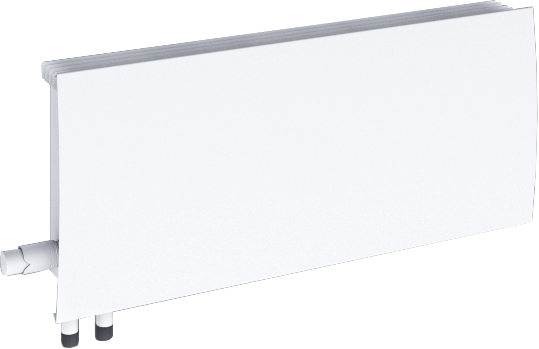

- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
| Артикул |
Тепловой поток при ∆t70 |

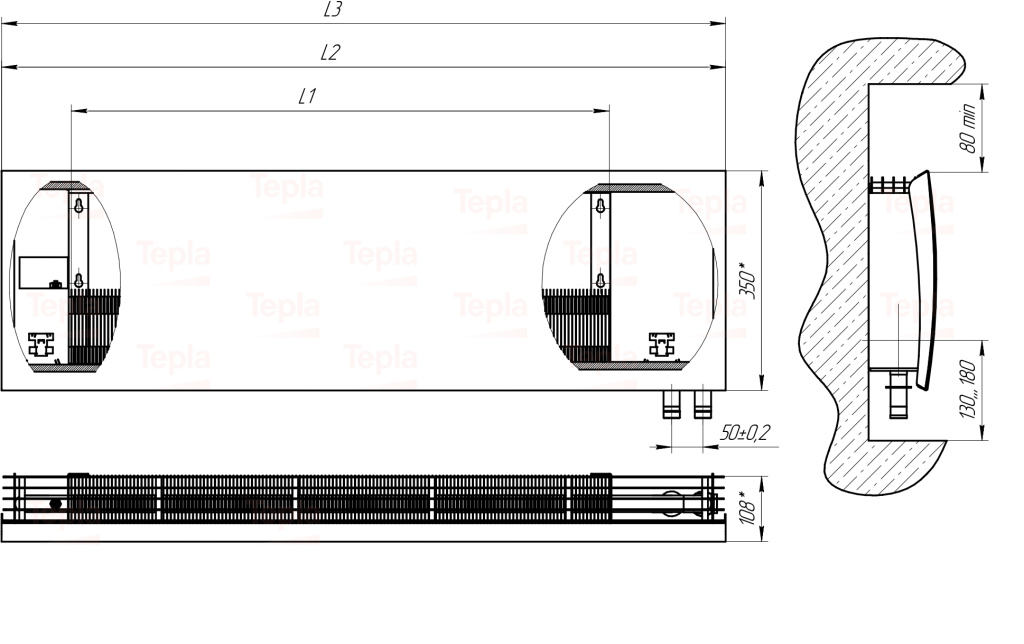

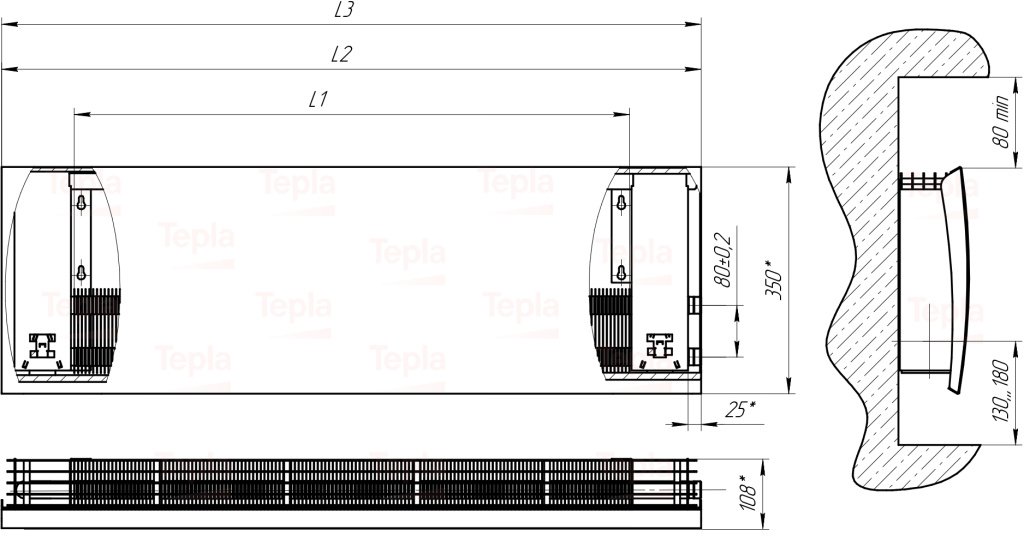

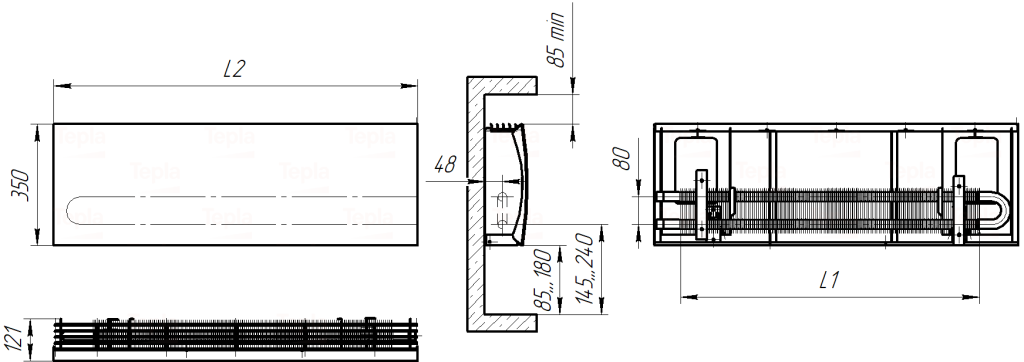

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
|
|
кВт | мм | мм | кг |
|
TPLSL404 |
0.404 | 710 | 710 | 7.7 |
|
TPLSL484 |
0.484 | 800 | 805 | 8.5 |
|
TPLSL662 |
0.662 | 800 | 811 | 9.7 |
|
TPLSL795 |
0.795 | 920 | 920 | 11 |
|
TPLSL927 |
0.927 | 1000 | 1005 | 12 |
|
TPLSL1059 |
1.059 | 1095 | 1100 | 13 |
|
TPLSL1192 |
1.192 | 1185 | 1194 | 13.9 |
|
TPLSL1324 |
1.324 | 1295 | 1295 | 15.2 |
|
TPLSL1456 |
1.456 | 1400 | 1400 | 16.2 |
|
TPLSL1589 |
1.589 | 1500 | 1500 | 17.2 |
|
TPLSL1721 |
1.721 | 1585 | 1585 | 18.2 |
|
TPLSL1853 |
1.853 | 1725 | 1725 | 19.4 |
|
TPLSL1986 |
1.986 | 1780 | 1780 | 20.3 |
|
TPLSL2003 |
2.003 | 1825 | 1825 | 21.3 |
|
TPLSL2135 |
2.135 | 1935 | 1935 | 22.4 |
|
TPLSL2267 |
2.267 | 2020 | 2020 | 23.3 |
|
TPLSL2400 |
2.400 | 2095 | 2104 | 24.3 |
|
TPLSL2532 |
2.532 | 2190 | 2198 | 25.4 |
|
TPLSL2664 |
2.664 | 2290 | 2299 | 26.5 |
|
Артикул |
Тепловой поток при Δt70 |

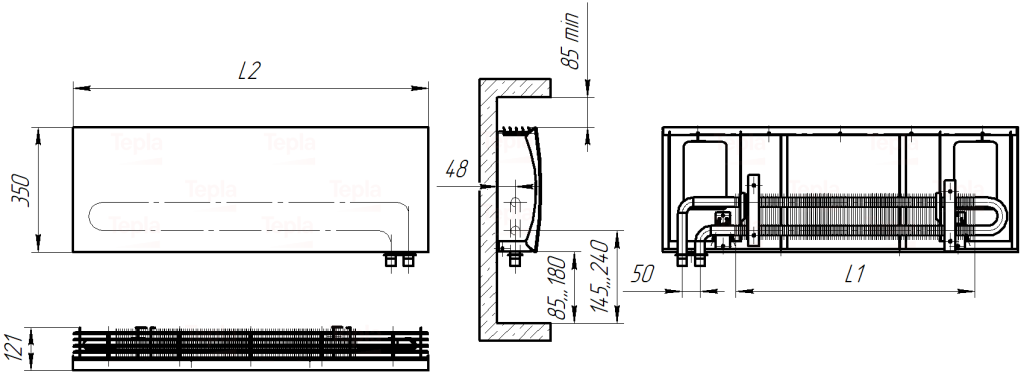

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLSL404L | 0.404 | 800 | 800 | 8.8 |
| TPLSL484L | 0.484 | 875 | 875 | 9.5 |
| TPLSL662L | 0.662 | 920 | 920 | 11 |
| TPLSL795L | 0.795 | 1000 | 1000 | 12 |
| TPLSL927L | 0.927 | 1095 | 1095 | 12.9 |
| TPLSL1059L | 1.059 | 1185 | 1185 | 13.9 |
| TPLSL1192L | 1.192 | 1295 | 1295 | 15.1 |
| TPLSL1324L | 1.324 | 1380 | 1380 | 16.1 |
| TPLSL1456L | 1.456 | 1475 | 1475 | 17.1 |
| TPLSL1589L | 1.589 | 1565 | 1565 | 18.1 |
| TPLSL1721L | 1.721 | 1670 | 1670 | 19.2 |
| TPLSL1853L | 1.853 | 1755 | 1755 | 20.3 |
| TPLSL1986L | 1.986 | 1875 | 1875 | 21.3 |
| TPLSL2003L | 2.003 | 1905 | 1905 | 22.3 |
| TPLSL2135L | 2.135 | 2000 | 2000 | 23.3 |
| TPLSL2267L | 2.267 | 2095 | 2095 | 24.3 |
| TPLSL2400L | 2.400 | 2190 | 2190 | 25.4 |
| TPLSL2532L | 2.532 | 2290 | 2290 | 26.4 |
| TPLSL2664L | 2.664 | 2380 | 2380 | 27.4 |
