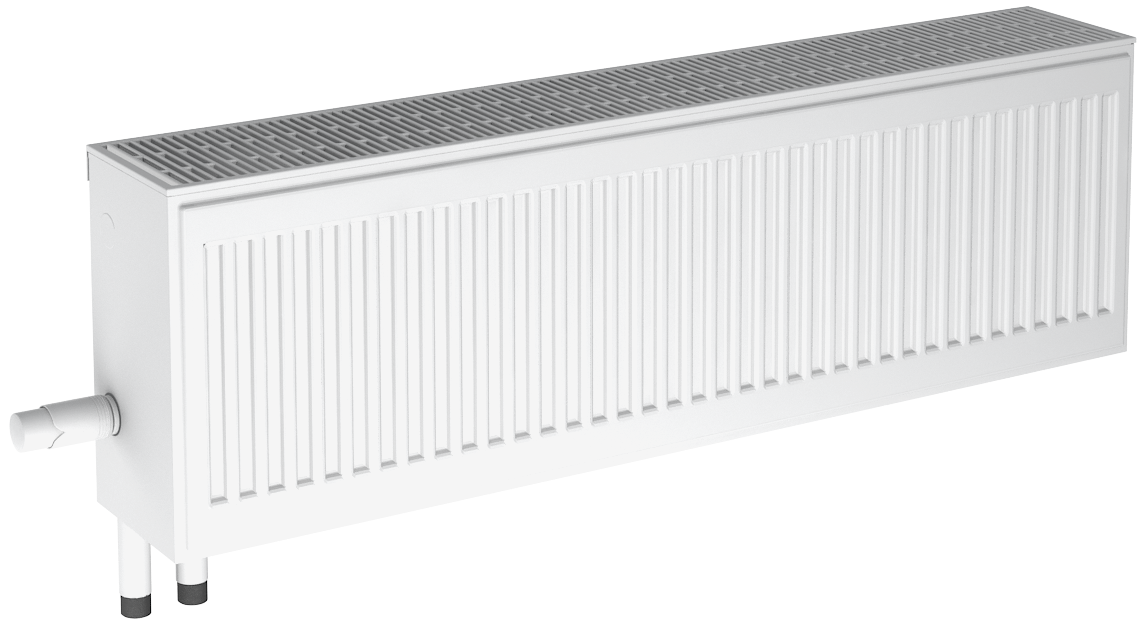

Premier Mini Plus
Настенный двухрядный конвектор средней глубины и малой высоты
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 25 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Подробности
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 25 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства

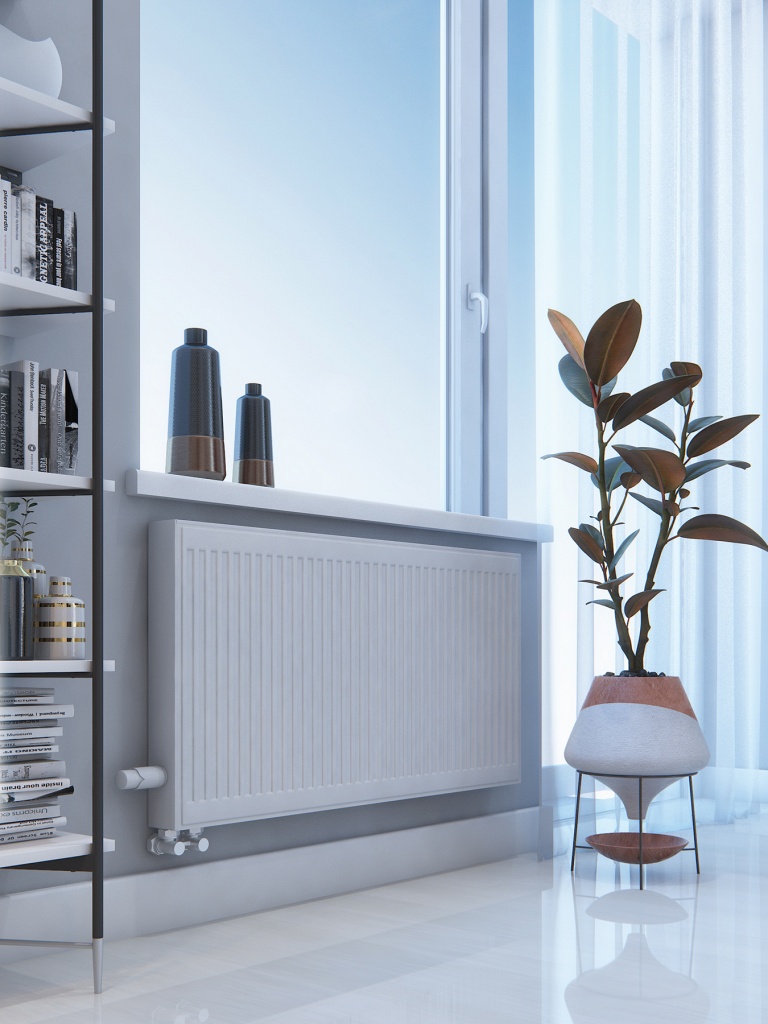

Современный дизайн, высокие эстетические и эргономические качества конвекторов Tepla линейки Premier позволяют применять их в жилых и общественных зданиях с повышенными требованиями к интерьерам помещений.
Благодаря наличию панели, в линейке Premier реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Premier являются прекрасной альтернативой стальным панельным радиаторам, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
Благодаря наличию панели, в линейке Premier реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Premier являются прекрасной альтернативой стальным панельным радиаторам, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
| Артикул |
Тепловой поток при ∆t70 |

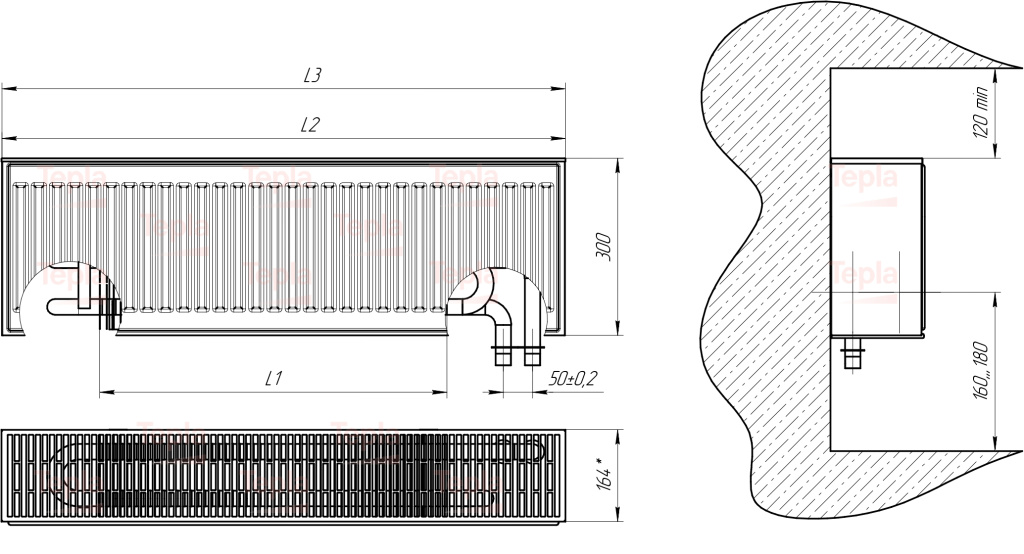

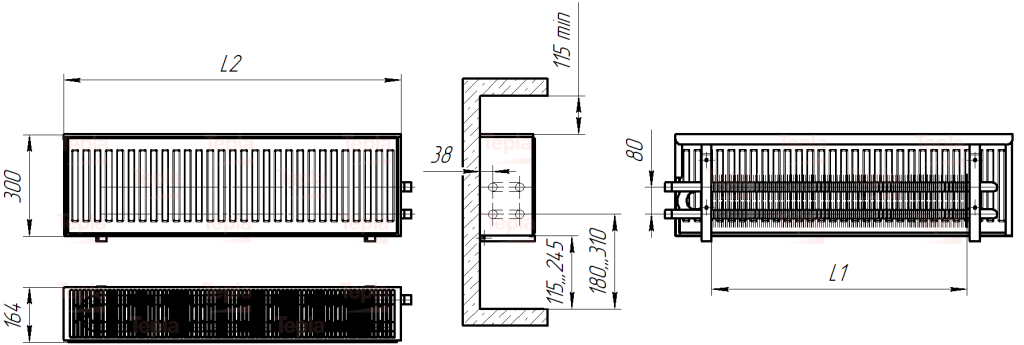

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|
TPLPMIPL686 |
0.686 | 600 | 630 | 8.9 |
|
TPLPMIPL850 |
0.850 | 700 | 730 | 10.2 |
|
TPLPMIPL1015 |
1.015 | 800 | 830 | 11.4 |
|
TPLPMIPL1263 |
1.263 | 800 | 830 | 15.3 |
|
TPLPMIPL1397 |
1.397 | 900 | 930 | 16.3 |
|
TPLPMIPL1533 |
1.533 | 900 | 930 | 17.3 |
|
TPLPMIPL1667 |
1.667 | 1 000 | 1 030 | 18.3 |
|
TPLPMIPL1803 |
1.803 | 1 000 | 1 030 | 19.3 |
|
TPLPMIPL1937 |
1.937 | 1 100 | 1 130 | 20.3 |
|
TPLPMIPL2072 |
2.072 | 1 100 | 1 130 | 21.3 |
|
TPLPMIPL2206 |
2.206 | 1 200 | 1 230 | 22.4 |
|
TPLPMIPL2341 |
2.341 | 1 200 | 1 230 | 23.4 |
|
TPLPMIPL2475 |
2.475 | 1 300 | 1 330 | 24.4 |
|
TPLPMIPL2611 |
2.611 | 1 300 | 1 330 | 25.4 |
|
TPLPMIPL2746 |
2.746 | 1 400 | 1 430 | 26.5 |
|
TPLPMIPL2880 |
2.880 | 1 400 | 1 430 | 27.5 |
|
TPLPMIPL3015 |
3.015 | 1 500 | 1 530 | 28.5 |
|
TPLPMIPL3149 |
3.149 | 1 500 | 1 530 | 29.6 |
|
TPLPMIPL3260 |
3.260 | 1 600 | 1 630 | 30.6 |
|
TPLPMIPL3395 |
3.395 | 1 600 | 1 630 | 31.6 |
|
TPLPMIPL3529 |
3.529 | 1 600 | 1 630 | 32.6 |
|
TPLPMIPL3665 |
3.665 | 1 700 | 1 730 | 33.6 |
|
TPLPMIPL3800 |
3.800 | 1 800 | 1 830 | 34.6 |
|
TPLPMIPL3970 |
3.970 | 1 800 | 1 830 | 37.5 |
|
TPLPMIPL4104 |
4.104 | 1 900 | 1 930 | 38.5 |
|
TPLPMIPL4239 |
4.239 | 1 900 | 1 930 | 39.5 |
|
TPLPMIPL4374 |
4.374 | 2 000 | 2 030 | 40.6 |
|
TPLPMIPL4508 |
4.508 | 2 000 | 2 030 | 41.6 |
|
TPLPMIPL4643 |
4.643 | 2 100 | 2 130 | 42.7 |
|
TPLPMIPL4779 |
4.779 | 2 100 | 2 130 | 43.7 |
| Артикул |
Тепловой поток при Δt70 |

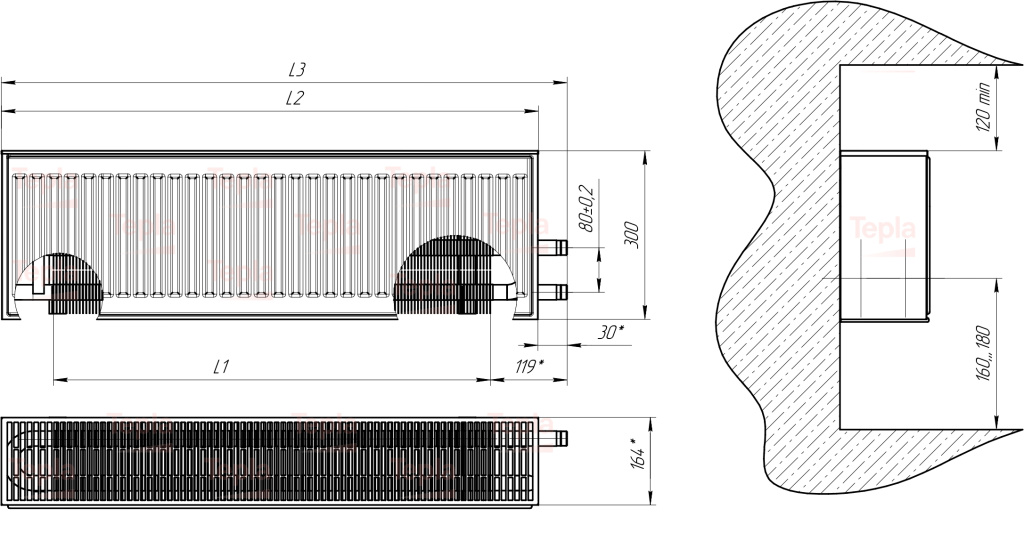

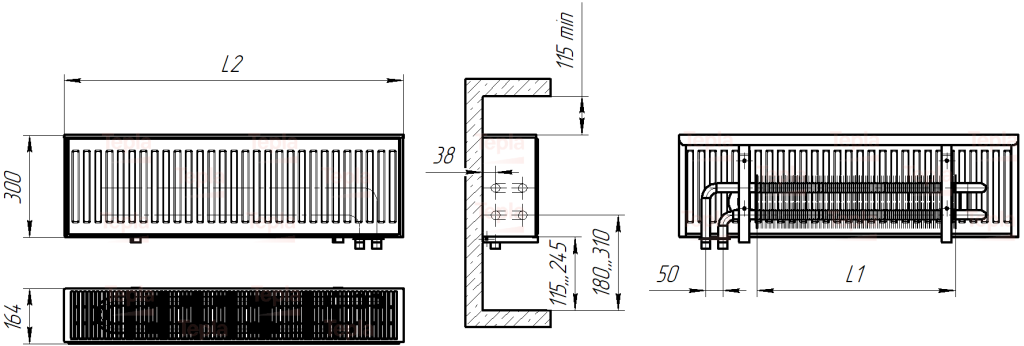

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLPMIPL686L | 0.686 | 800 | 800 | 10.4 |
| TPLPMIPL850L | 0.850 | 900 | 900 | 11.7 |
| TPLPMIPL1015L | 1.015 | 1 000 | 1 000 | 12.9 |
| TPLPMIPL1263L | 1.263 | 1 000 | 1 000 | 16.8 |
| TPLPMIPL1397L | 1.397 | 1 100 | 1 100 | 17.8 |
| TPLPMIPL1533L | 1.533 | 1 100 | 1 100 | 18.8 |
| TPLPMIPL1667L | 1.667 | 1 200 | 1 200 | 19.8 |
| TPLPMIPL1803L | 1.803 | 1 200 | 1 200 | 20.8 |
| TPLPMIPL1937L | 1.937 | 1 300 | 1 300 | 21.8 |
| TPLPMIPL2072L | 2.072 | 1 300 | 1 300 | 22.8 |
| TPLPMIPL2206L | 2.206 | 1 400 | 1 400 | 23.9 |
| TPLPMIPL2341L | 2.341 | 1 400 | 1 400 | 24.9 |
| TPLPMIPL2475L | 2.475 | 1 500 | 1 500 | 25.9 |
| TPLPMIPL2611L | 2.611 | 1 500 | 1 500 | 26.9 |
| TPLPMIPL2746L | 2.746 | 1 600 | 1 600 | 28 |
| TPLPMIPL2880L | 2.880 | 1 600 | 1 600 | 29 |
| TPLPMIPL3015L | 3.015 | 1 700 | 1 700 | 30 |
| TPLPMIPL3149L | 3.149 | 1 700 | 1 700 | 31.1 |
| TPLPMIPL3260L | 3.260 | 1 800 | 1 800 | 32.1 |
| TPLPMIPL3395L | 3.395 | 1 800 | 1 800 | 33.1 |
| TPLPMIPL3529L | 3.529 | 1 800 | 1 800 | 34.1 |
| TPLPMIPL3665L | 3.665 | 1 900 | 1 900 | 35.1 |
| TPLPMIPL3800L | 3.800 | 2 000 | 2 000 | 36.1 |
| TPLPMIPL3970L | 3.970 | 2 000 | 2 000 | 39 |
| TPLPMIPL4104L | 4.104 | 2 100 | 2 100 | 40 |
| TPLPMIPL4239L | 4.239 | 2 100 | 2 100 | 41 |
| TPLPMIPL4374L | 4.374 | 2 200 | 2 200 | 42.1 |
| TPLPMIPL4508L | 4.508 | 2 200 | 2 200 | 43.1 |
| TPLPMIPL4643L | 4.643 | 2 300 | 2 300 | 44.2 |
| TPLPMIPL4779L | 4.779 | 2 300 | 2 300 | 45.2 |
Глубина, мм
164
Тип подключения
боковое, нижнее
Рабочее давление, МПа
1
Испытательное давление, МПа
1,5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
