Classic Super (Классик Супер)
Настенный двухрядный конвектор средней глубины и малой высоты
Преимущества:
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Подробности
Преимущества:
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Сбалансированные эстетические и эргономические качества конвекторов Tepla линейки Classic позволяют применять их в современных зданиях с умеренными требованиями к интерьерам помещений.
Ключевой особенностью линейки является широкий типоряд отопительных приборов: начиная от не больших по габаритам конвекторов от 250 мм по высоте и заканчивая крупногабаритными конвекторами высотой 1,5 метра и мощностью 14 кВт для мест общего пользования.
Благодаря наличию кожуха в линейке Classic, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
В качестве теплоносителя может использоваться специально подготовленная вода или незамерзающая жидкость, согласно приложению Е СП 124.13330.2012
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Кожух, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Теплопакет - грунт серый
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика
- Крепежные кронштейны для настенно-напольной установки
Ключевой особенностью линейки является широкий типоряд отопительных приборов: начиная от не больших по габаритам конвекторов от 250 мм по высоте и заканчивая крупногабаритными конвекторами высотой 1,5 метра и мощностью 14 кВт для мест общего пользования.
Благодаря наличию кожуха в линейке Classic, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
В качестве теплоносителя может использоваться специально подготовленная вода или незамерзающая жидкость, согласно приложению Е СП 124.13330.2012
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Кожух, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Теплопакет - грунт серый
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика
- Крепежные кронштейны для настенно-напольной установки
| Артикул |
Тепловой поток при Δt70 |
Длина кожуха, (L2) |
Длина общая (К; НР 3/4), (L3) |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |

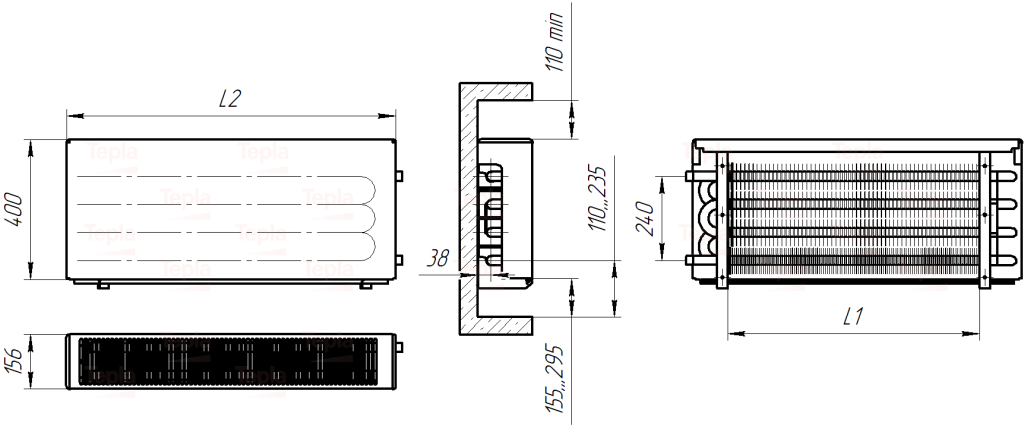

| TPLCS333 | 0.333 | 313 | 316 | 5.9 |
| TPLCS966 | 0.966 | 601 | 601 | 11 |
| TPLCS1173 | 1.173 | 601 | 611 | 12.5 |
| TPLCS1380 | 1.380 | 697 | 697 | 14.1 |
| TPLCS1692 | 1.692 | 793 | 793 | 16.4 |
| TPLCS1861 | 1.861 | 841 | 847 | 17.6 |
| TPLCS2030 | 2.030 | 889 | 894 | 18.7 |
| TPLCS2199 | 2.199 | 937 | 941 | 19.7 |
| TPLCS2368 | 2.368 | 985 | 988 | 21.2 |
| TPLCS2537 | 2.537 | 1033 | 1035 | 22.3 |
| TPLCS2706 | 2.706 | 1081 | 1083 | 23.3 |
| TPLCS2875 | 2.875 | 1129 | 1130 | 24.5 |
| TPLCS3044 | 3.044 | 1177 | 1177 | 25.6 |
| TPLCS3213 | 3.213 | 1225 | 1225 | 26.6 |
| TPLCS3382 | 3.382 | 1273 | 1273 | 27.7 |
| TPLCS3551 | 3.551 | 1321 | 1321 | 28.8 |
| TPLCS3720 | 3.720 | 1369 | 1369 | 29.8 |
| TPLCS3889 | 3.889 | 1417 | 1425 | 31 |
| TPLCS4058 | 4.058 | 1465 | 1472 | 32 |
| Артикул |
Тепловой поток при Δt70 |
Длина кожуха, (L2) |
Масса справочная |
|---|---|---|---|
| кВт | мм | кг | |

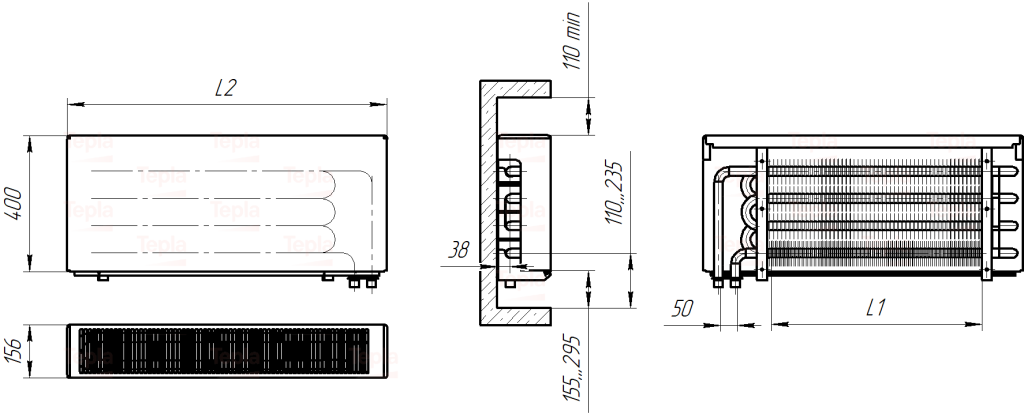

| TPLCS333L | 0,333 | 396 | 6.6 |
| TPLCS966L | 0.966 | 697 | 11.8 |
| TPLCS1173L | 1.173 | 697 | 13.2 |
| TPLCS1380L | 1.380 | 793 | 14.9 |
| TPLCS1692L | 1.692 | 889 | 17.2 |
| TPLCS1861L | 1.861 | 937 | 18.4 |
| TPLCS2030L | 2.030 | 985 | 19.4 |
| TPLCS2199L | 2.199 | 1033 | 20.9 |
| TPLCS2368L | 2.368 | 1081 | 22 |
| TPLCS2537L | 2.537 | 1129 | 23 |
| TPLCS2706L | 2.706 | 1177 | 24.1 |
| TPLCS2875L | 2.875 | 1225 | 25.3 |
| TPLCS3044L | 3.044 | 1273 | 26.3 |
| TPLCS3213L | 3.213 | 1321 | 27.4 |
| TPLCS3382L | 3.382 | 1369 | 28.5 |
| TPLCS3551L | 3.551 | 1417 | 29.5 |
| TPLCS3720L | 3.720 | 1465 | 30.6 |
| TPLCS3889L | 3.889 | 1513 | 31.8 |
| TPLCS4058L | 4.058 | 1561 | 32.8 |
Высота, мм
400
Глубина, мм
156
Длина, мм
316 - 1561
Межосевое расстояние патрубков, мм
50, 240
Тип подключения
нижнее, боковое
Рабочее давление, МПа
1
Испытательное давление, МПа
1,5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
