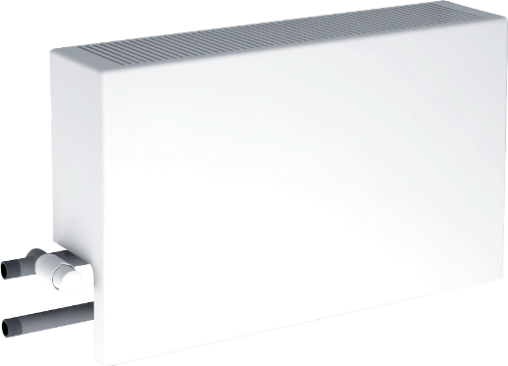

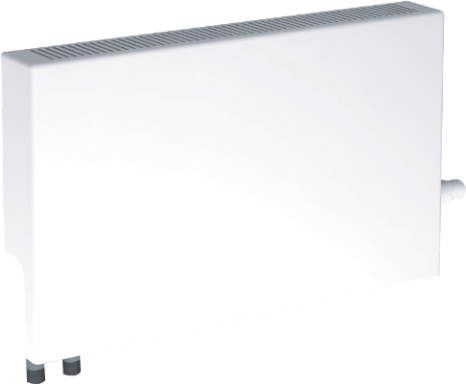

Classic Plus (Классик Плюс)
Настенный двухрядный конвектор средней глубины
Преимущества:
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Преимущества:
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства

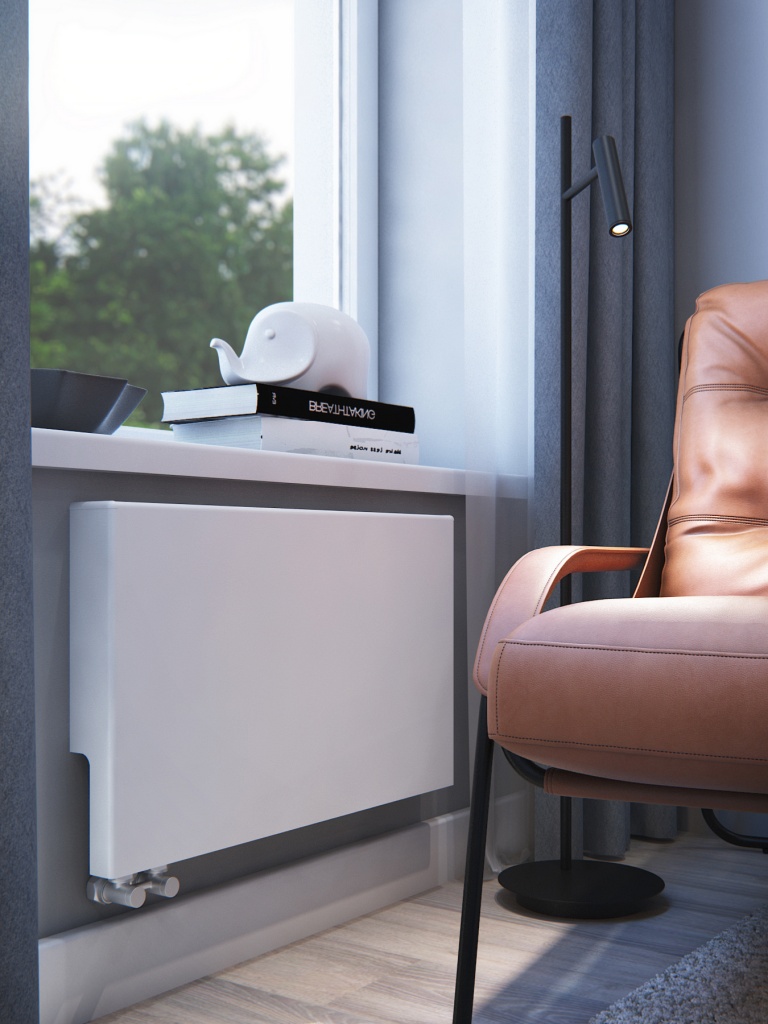

Сбалансированные эстетические и эргономические качества конвекторов Tepla линейки Classic позволяют применять их в современных зданиях с умеренными требованиями к интерьерам помещений.
Ключевой особенностью линейки является широкий типоряд отопительных приборов: начиная от не больших по габаритам конвекторов от 250 мм по высоте и заканчивая крупногабаритными конвекторами высотой 1,5 метра и мощностью 14 кВт для мест общего пользования.
Благодаря наличию кожуха в линейке Classic, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
В качестве теплоносителя может использоваться специально подготовленная вода или незамерзающая жидкость, согласно приложению Е СП 124.13330.2012
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Кожух, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Теплопакет - грунт серый
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика
- Крепежные кронштейны для настенно-напольной установки
Ключевой особенностью линейки является широкий типоряд отопительных приборов: начиная от не больших по габаритам конвекторов от 250 мм по высоте и заканчивая крупногабаритными конвекторами высотой 1,5 метра и мощностью 14 кВт для мест общего пользования.
Благодаря наличию кожуха в линейке Classic, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
В качестве теплоносителя может использоваться специально подготовленная вода или незамерзающая жидкость, согласно приложению Е СП 124.13330.2012
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Кожух, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Теплопакет - грунт серый
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика
- Крепежные кронштейны для настенно-напольной установки
| Артикул |
Тепловой поток при ∆Т 70 °С |

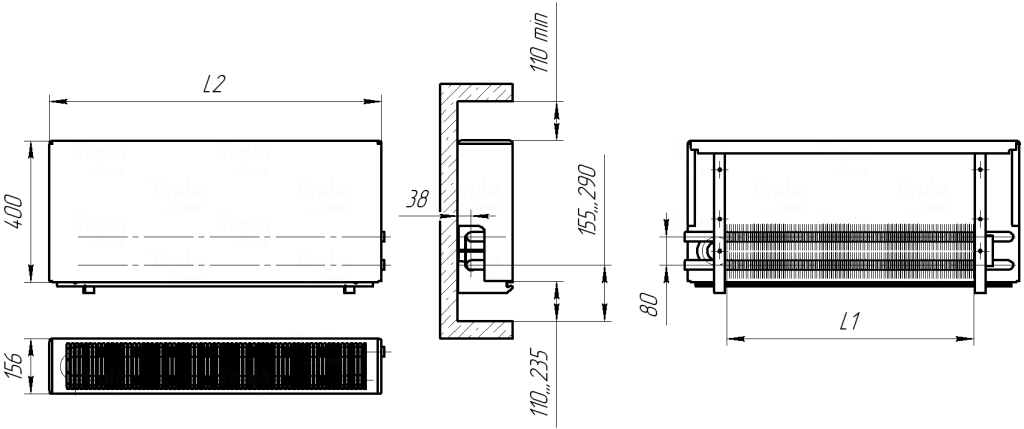

Длина кожуха, (L2) |
Длина общая (К; НР ¾), (L3) |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLCPL714 | 0.714 | 601 | 601 | 6.4 |
| TPLCPL867 | 0.867 | 697 | 697 | 7.4 |
| TPLCPL1020 | 1.020 | 793 | 793 | 8.5 |
| TPLCPL1251 | 1.251 | 793 | 793 | 11.2 |
| TPLCPL1375 | 1.375 | 841 | 841 | 11.9 |
| TPLCPL1500 | 1.500 | 889 | 889 | 12.7 |
| TPLCPL1625 | 1.625 | 937 | 937 | 13.4 |
| TPLCPL1750 | 1.750 | 985 | 985 | 14.1 |
| TPLCPL1875 | 1.875 | 1033 | 1033 | 14.9 |
| TPLCPL2000 | 2.000 | 1081 | 1081 | 15.6 |
| TPLCPL2125 | 2.125 | 1129 | 1130 | 16.4 |
| TPLCPL2250 | 2.250 | 1177 | 1177 | 17.2 |
| TPLCPL2375 | 2.375 | 1225 | 1225 | 17.9 |
| TPLCPL2500 | 2.500 | 1273 | 1273 | 18.7 |
| TPLCPL2624 | 2.624 | 1321 | 1321 | 19.4 |
| TPLCPL2750 | 2.750 | 1369 | 1369 | 20.1 |
| TPLCPL2874 | 2.874 | 1417 | 1419 | 20.9 |
| TPLCPL3000 | 3.000 | 1465 | 1466 | 21.7 |
| TPLCPL3124 | 3.124 | 1513 | 1513 | 22.4 |
| TPLCPL3250 | 3.250 | 1561 | 1561 | 23.2 |
| TPLCPL3374 | 3.374 | 1609 | 1609 | 23.9 |
| TPLCPL3544 | 3.544 | 1705 | 1709 | 25.1 |
| TPLCPL3669 | 3.669 | 1753 | 1756 | 25.9 |
| TPLCPL3794 | 3.794 | 1801 | 1803 | 26.6 |
| TPLCPL3918 | 3.918 | 1849 | 1851 | 27.3 |
| TPLCPL4044 | 4.044 | 1897 | 1898 | 28.1 |
| TPLCPL4168 | 4.168 | 1945 | 1945 | 28.8 |
| TPLCPL4294 | 4.294 | 1993 | 1993 | 29.5 |
| TPLCPL4418 | 4.418 | 2041 | 2045 | 30.4 |
| TPLCPL4544 | 4.544 | 2089 | 2098 | 31.1 |

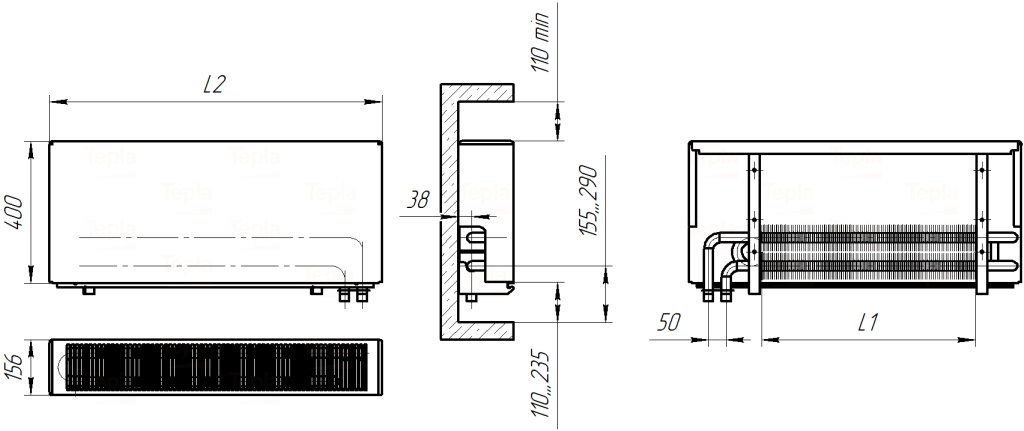

| Артикул |
Тепловой поток при ∆Т 70 °С |
Длина кожуха, (L2) |
Масса справочная |
|---|---|---|---|
| кВт | мм | кг | |
| TPLCPL714L | 0.714 | 697 | 7.5 |
| TPLCPL867L | 0.867 | 793 | 8.6 |
| TPLCPL1020L | 1.020 | 889 | 9.6 |
| TPLCPL1251L | 1.251 | 889 | 12.3 |
| TPLCPL1375L | 1.375 | 937 | 13 |
| TPLCPL1500L | 1.500 | 985 | 13.7 |
| TPLCPL1625L | 1.625 | 1033 | 14.5 |
| TPLCPL1750L | 1.750 | 1081 | 15.2 |
| TPLCPL1875L | 1.875 | 1129 | 16 |
| TPLCPL2000L | 2.000 | 1177 | 16.7 |
| TPLCPL2125L | 2.125 | 1225 | 17.5 |
| TPLCPL2250L | 2.250 | 1273 | 18.2 |
| TPLCPL2375L | 2.375 | 1321 | 19 |
| TPLCPL2500L | 2.500 | 1369 | 19.7 |
| TPLCPL2624L | 2.624 | 1417 | 20.4 |
| TPLCPL2750L | 2.750 | 1465 | 21.2 |
| TPLCPL2874L | 2.874 | 1513 | 22 |
| TPLCPL3000L | 3.000 | 1561 | 22.7 |
| TPLCPL3124L | 3.124 | 1609 | 23.5 |
| TPLCPL3250L | 3.250 | 1705 | 24.3 |
| TPLCPL3374L | 3.374 | 1753 | 25 |
| TPLCPL3544L | 3.544 | 1801 | 26.9 |
| TPLCPL3669L | 3.669 | 1849 | 27.6 |
| TPLCPL3794L | 3.794 | 1897 | 28.3 |
| TPLCPL3918L | 3.918 | 1945 | 29.1 |
| TPLCPL4044L | 4.044 | 1993 | 29.8 |
| TPLCPL4168L | 4.168 | 2041 | 30.5 |
| TPLCPL4294L | 4.294 | 2089 | 31.3 |
Высота, мм
400
Глубина, мм
156
Длина, мм
601 - 2098
Межосевое расстояние патрубков, мм
50, 80
Тип подключения
нижнее, боковое
Рабочее давление, МПа
1
Испытательное давление, МПа
1,5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
