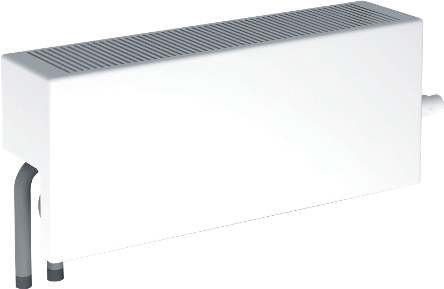

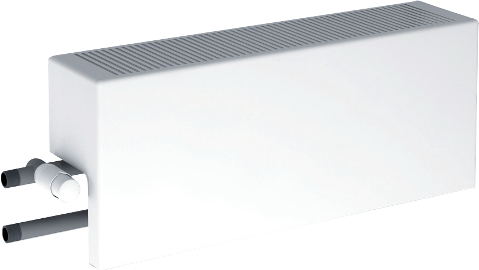

Classic Mini Plus (Классик Мини Плюс)
Настенный двухрядный конвектор средней глубины и малой высоты
Преимущества:
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Подробности
Преимущества:
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Сбалансированные эстетические и эргономические качества конвекторов Tepla линейки Classic позволяют применять их в современных зданиях с умеренными требованиями к интерьерам помещений.
Ключевой особенностью линейки является широкий типоряд отопительных приборов: начиная от не больших по габаритам конвекторов от 250 мм по высоте и заканчивая крупногабаритными конвекторами высотой 1,5 метра и мощностью 14 кВт для мест общего пользования.
Благодаря наличию кожуха в линейке Classic, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
В качестве теплоносителя может использоваться специально подготовленная вода или незамерзающая жидкость, согласно приложению Е СП 124.13330.2012
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Кожух, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Теплопакет - грунт серый
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика
- Крепежные кронштейны для настенно-напольной установки
Ключевой особенностью линейки является широкий типоряд отопительных приборов: начиная от не больших по габаритам конвекторов от 250 мм по высоте и заканчивая крупногабаритными конвекторами высотой 1,5 метра и мощностью 14 кВт для мест общего пользования.
Благодаря наличию кожуха в линейке Classic, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
В качестве теплоносителя может использоваться специально подготовленная вода или незамерзающая жидкость, согласно приложению Е СП 124.13330.2012
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Кожух, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Теплопакет - грунт серый
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика
- Крепежные кронштейны для настенно-напольной установки

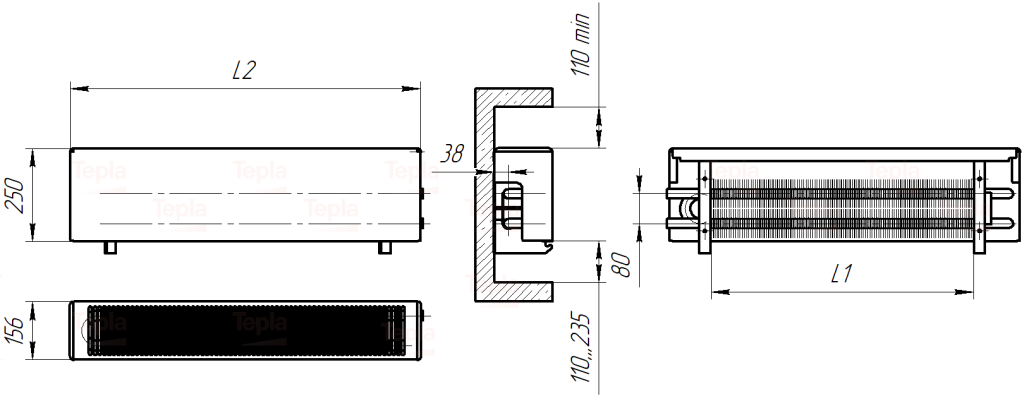

| Артикул |
Тепловой поток при Δt70 |
Длина кожуха, (L2) |
Длина общая (К; НР 3/4), (L3) |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLCMIPL663 | 0.663 | 601 | 601 | 6.2 |
| TPLCMIPL785 | 0.785 | 697 | 697 | 7.2 |
| TPLCMIPL898 | 0.898 | 793 | 793 | 8.2 |
| TPLCMIPL1163 | 1.163 | 793 | 793 | 10.9 |
| TPLCMIPL1214 | 1.214 | 841 | 841 | 11.6 |
| TPLCMIPL1306 | 1.306 | 889 | 889 | 12.3 |
| TPLCMIPL1422 | 1.422 | 937 | 937 | 13 |
| TPLCMIPL1539 | 1.539 | 985 | 985 | 13.7 |
| TPLCMIPL1655 | 1.655 | 1033 | 1033 | 14.4 |
| TPLCMIPL1771 | 1.771 | 1081 | 1081 | 15.1 |
| TPLCMIPL1888 | 1.888 | 1129 | 1130 | 15.9 |
| TPLCMIPL2004 | 2.004 | 1177 | 1177 | 16.6 |
| TPLCMIPL2121 | 2.121 | 1225 | 1225 | 17.3 |
| TPLCMIPL2237 | 2.237 | 1273 | 1273 | 18 |
| TPLCMIPL2354 | 2.354 | 1321 | 1321 | 18.7 |
| TPLCMIPL2470 | 2.470 | 1369 | 1369 | 19.4 |
| TPLCMIPL2587 | 2.587 | 1417 | 1419 | 20.2 |
| TPLCMIPL2703 | 2.703 | 1465 | 1466 | 20.9 |
| TPLCMIPL2819 | 2.819 | 1513 | 1513 | 21.6 |
| TPLCMIPL2936 | 2.936 | 1561 | 1561 | 22.3 |
| TPLCMIPL3052 | 3.052 | 1609 | 1609 | 23 |
| TPLCMIPL3211 | 3.211 | 1705 | 1709 | 24.7 |
| TPLCMIPL3327 | 3.327 | 1753 | 1756 | 25.4 |
| TPLCMIPL3444 | 3.444 | 1801 | 1803 | 26.1 |
| TPLCMIPL3560 | 3.560 | 1849 | 1851 | 26.8 |
| TPLCMIPL3677 | 3.677 | 1897 | 1898 | 27.6 |
| TPLCMIPL3793 | 3.793 | 1945 | 1945 | 28.3 |
| TPLCMIPL3909 | 3.909 | 1993 | 1993 | 29 |

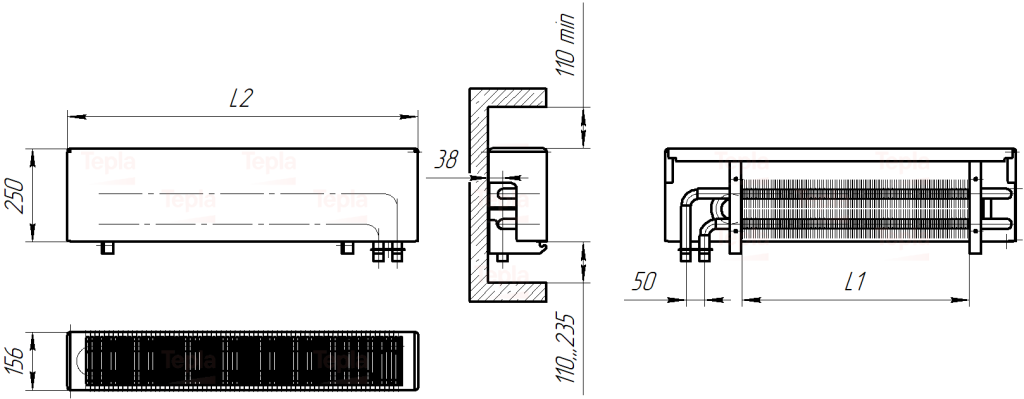

| Артикул |
Тепловой поток при Δt70 |
Длина кожуха, (L2) |
Масса справочная |
|---|---|---|---|
| кВт | мм | кг | |
| TPLCMIPL663L | 0.663 | 697 | 6.7 |
| TPLCMIPL785L | 0.785 | 793 | 7.7 |
| TPLCMIPL898L | 0.898 | 889 | 8.7 |
| TPLCMIPL1163L | 1.163 | 889 | 11.4 |
| TPLCMIPL1214L | 1.214 | 937 | 12.1 |
| TPLCMIPL1306L | 1.306 | 985 | 12.8 |
| TPLCMIPL1422L | 1.422 | 1033 | 13.5 |
| TPLCMIPL1539L | 1.539 | 1081 | 14.2 |
| TPLCMIPL1655L | 1.655 | 1129 | 14.9 |
| TPLCMIPL1771L | 1.771 | 1177 | 15.6 |
| TPLCMIPL1888L | 1.888 | 1225 | 16.4 |
| TPLCMIPL2004L | 2.004 | 1273 | 17.1 |
| TPLCMIPL2121L | 2.121 | 1321 | 17.8 |
| TPLCMIPL2237L | 2.237 | 1369 | 18.5 |
| TPLCMIPL2354L | 2.354 | 1417 | 19.2 |
| TPLCMIPL2470L | 2.470 | 1465 | 19.9 |
| TPLCMIPL2587L | 2.587 | 1513 | 20.7 |
| TPLCMIPL2703L | 2.703 | 1561 | 21.4 |
| TPLCMIPL2819L | 2.819 | 1609 | 22.1 |
| TPLCMIPL2936L | 2.936 | 1705 | 22.9 |
| TPLCMIPL3052L | 3.052 | 1753 | 23.6 |
| TPLCMIPL3211L | 3.211 | 1801 | 25.2 |
| TPLCMIPL3327L | 3.327 | 1849 | 26 |
| TPLCMIPL3444L | 3.444 | 1897 | 26.7 |
| TPLCMIPL3560L | 3.560 | 1945 | 27.4 |
| TPLCMIPL3677L | 3.677 | 1993 | 28.1 |
| TPLCMIPL3793L | 3.793 | 2041 | 28.8 |
| TPLCMIPL3909L | 3.909 | 2089 | 29.5 |

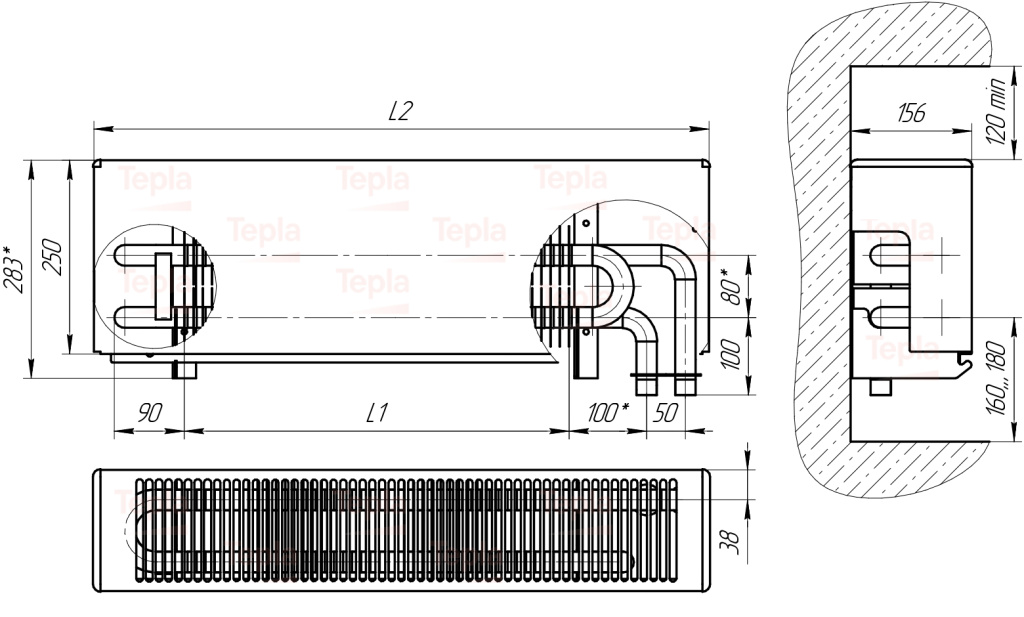

Высота, мм
250
Глубина, мм
156
Длина, мм
601 - 2089
Межосевое расстояние патрубков, мм
50, 80
Тип подключения
нижнее, боковое
Рабочее давление, МПа
1
Испытательное давление, МПа
1,5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
