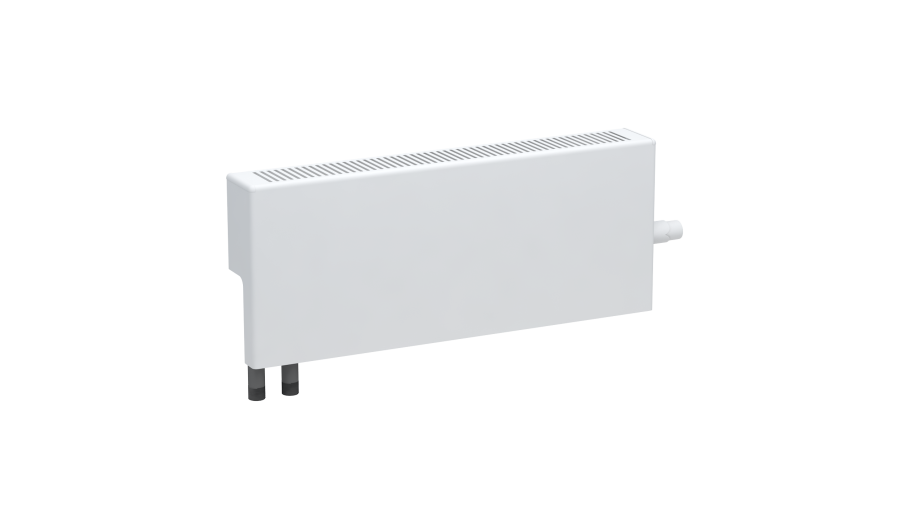

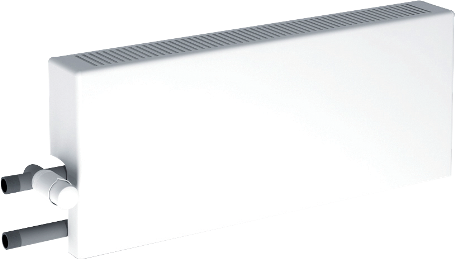

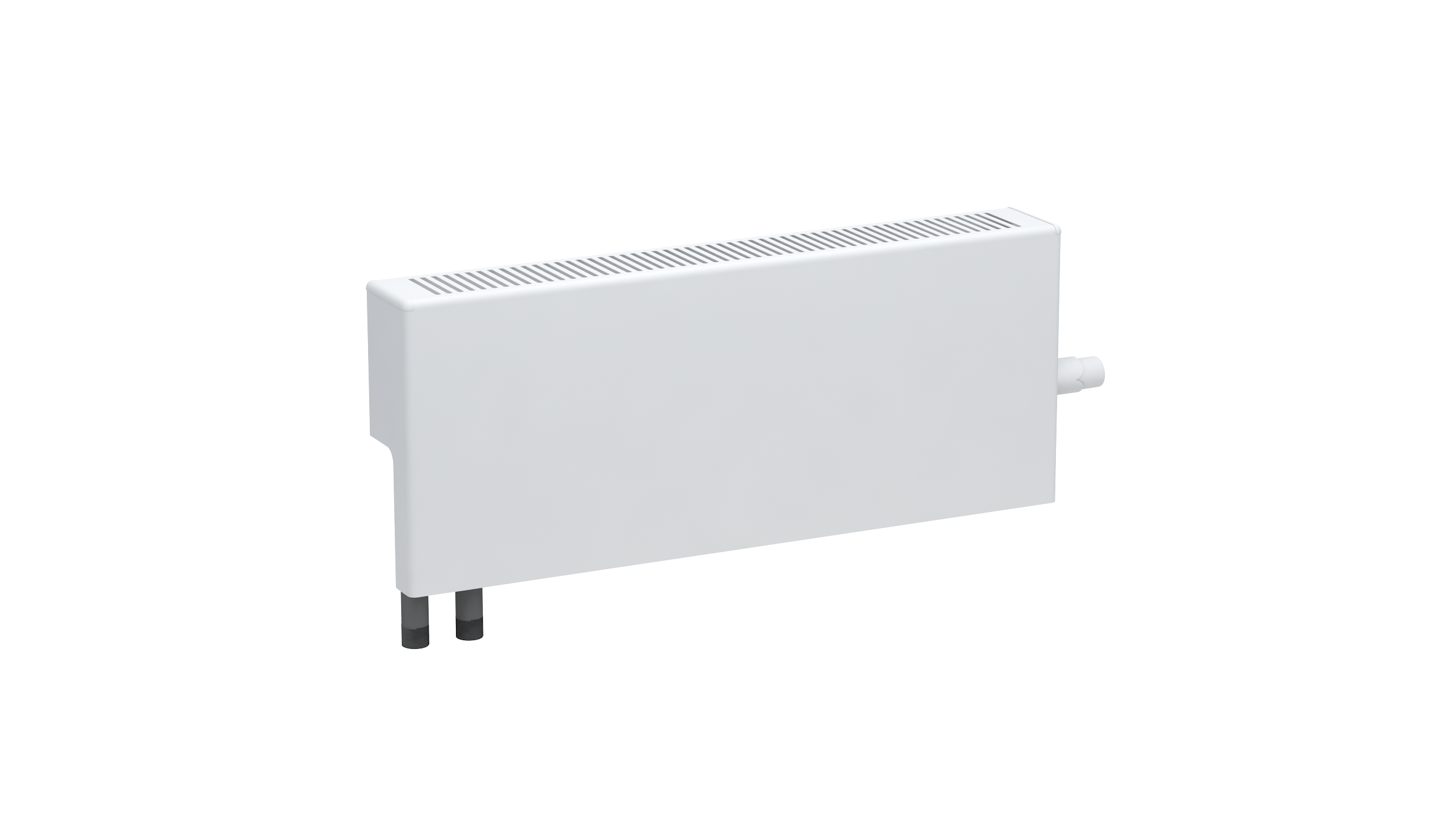

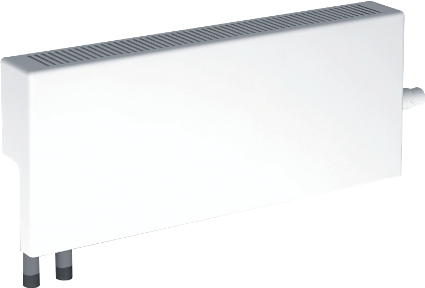

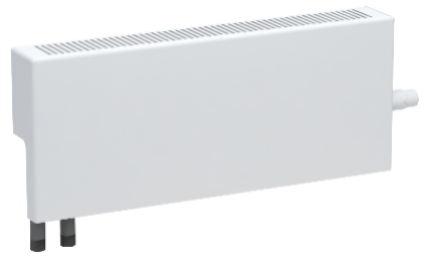

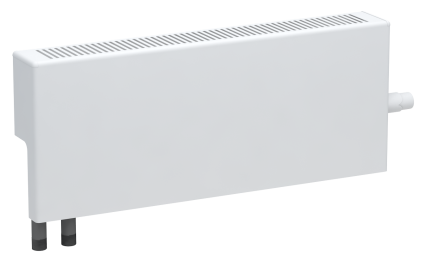

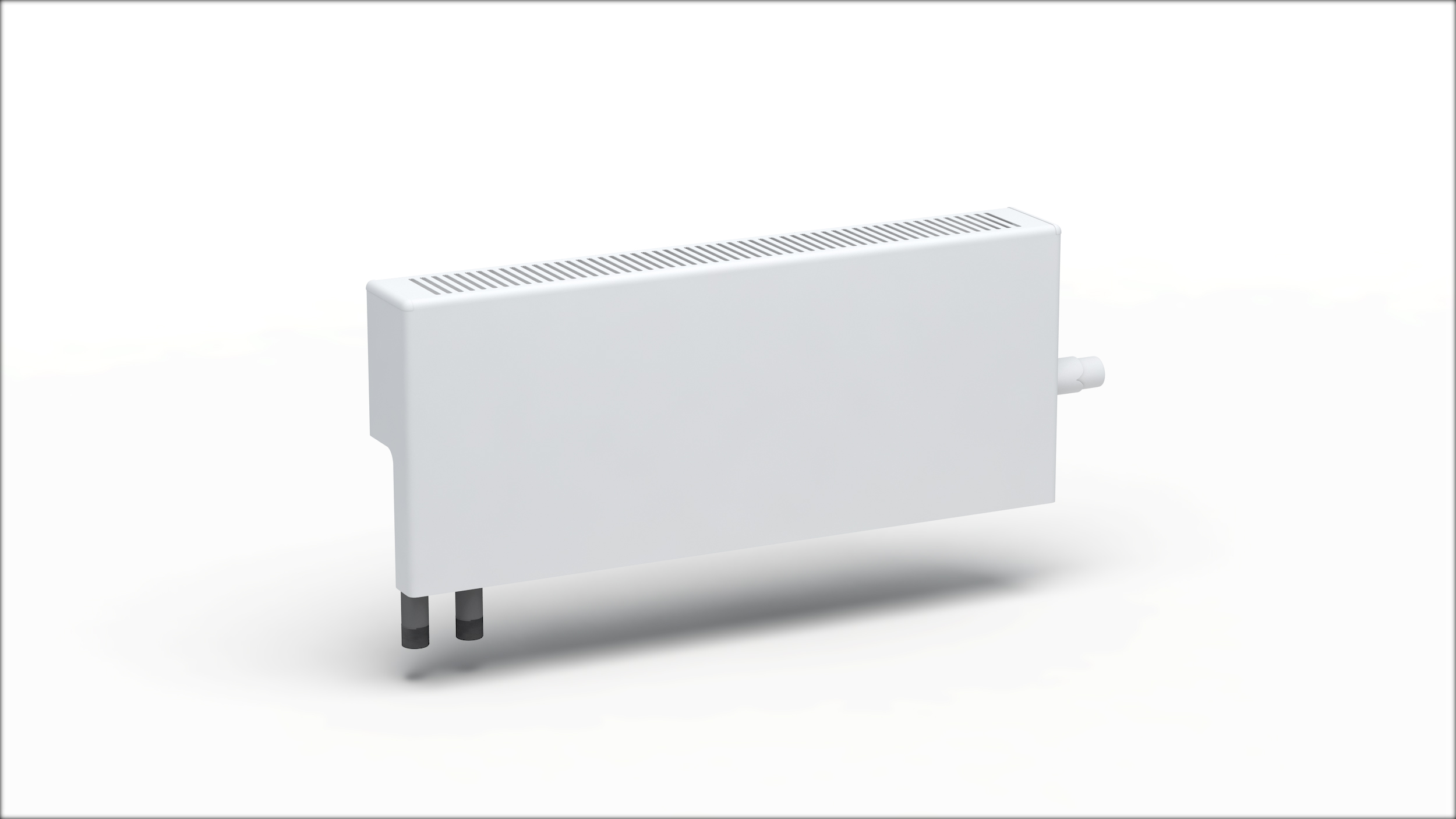

Classic Mini
Настенный однорядный конвектор малой глубины и высоты
Преимущества:
- долговечный, срок службы не менее 25 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
- чистые стены и пол, встроенный воздухоотводчик со сливной трубкой в комплекте
Подробности
Преимущества:
- долговечный, срок службы не менее 25 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
- чистые стены и пол, встроенный воздухоотводчик со сливной трубкой в комплекте

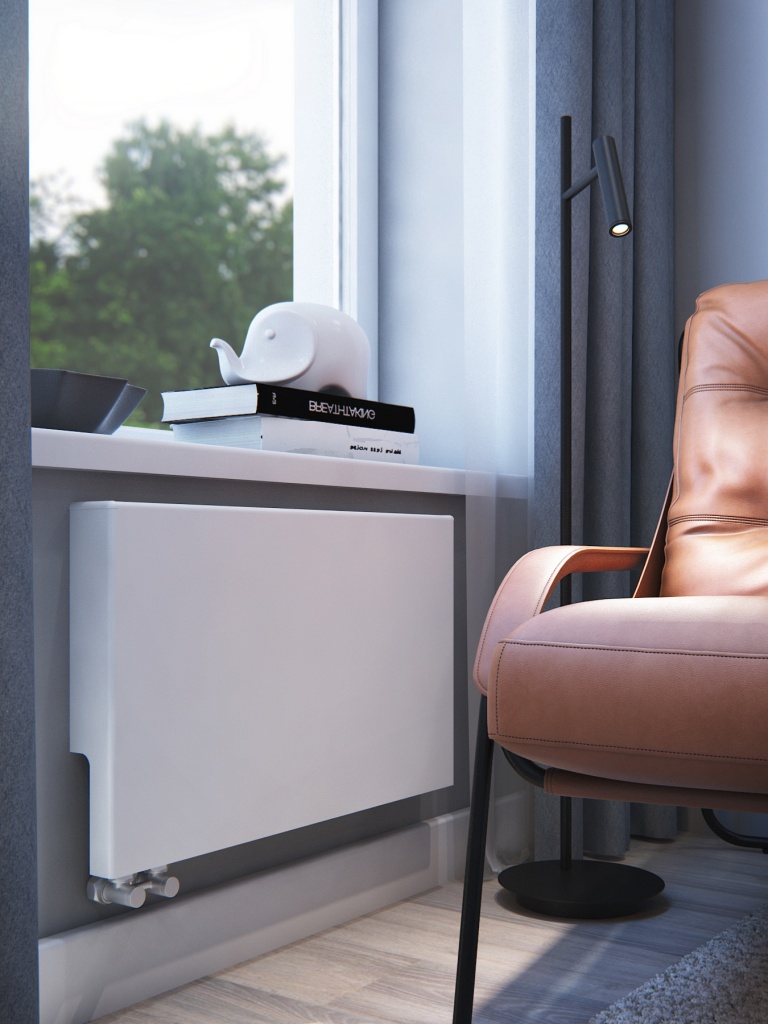

Сбалансированные эстетические и эргономические качества конвекторов Tepla линейки Classic позволяют применять их в современных зданиях с умеренными требованиями к интерьерам помещений.
Ключевой особенностью линейки является широкий типоряд отопительных приборов: начиная от не больших по габаритам конвекторов от 250 мм по высоте и заканчивая крупногабаритными конвекторами высотой 1,5 метра и мощностью 14 кВт для мест общего пользования.
Благодаря наличию кожуха в линейке Classic, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
- Крепежные кронштейны для настенно-напольной установки
Ключевой особенностью линейки является широкий типоряд отопительных приборов: начиная от не больших по габаритам конвекторов от 250 мм по высоте и заканчивая крупногабаритными конвекторами высотой 1,5 метра и мощностью 14 кВт для мест общего пользования.
Благодаря наличию кожуха в линейке Classic, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
- Крепежные кронштейны для настенно-напольной установки
| Артикул |
Тепловой поток при ∆t70 |

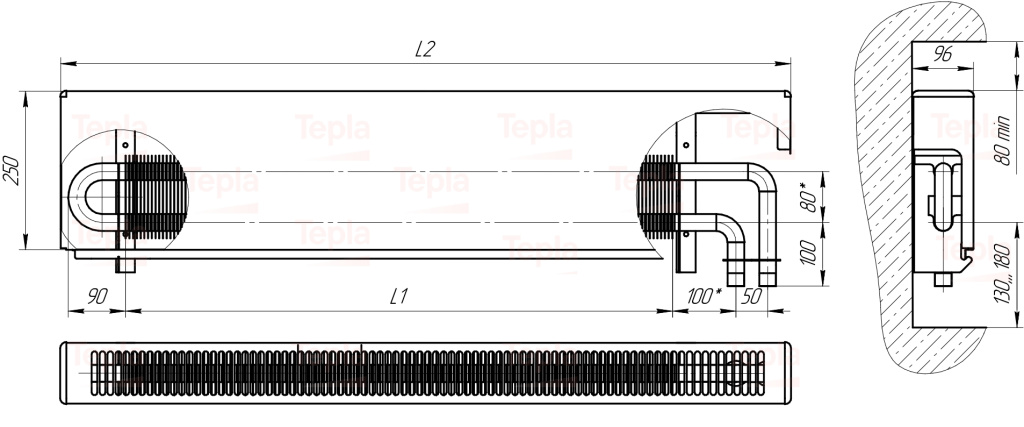

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|

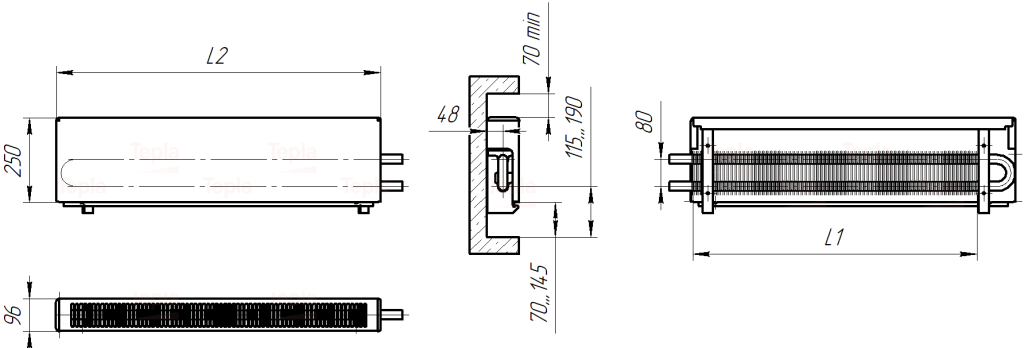

TPLCMI404 |
0.404 | 670 | 737 | 4 |
|
TPLCMI475 |
0.475 | 766 | 833 | 4.6 |
|
TPLCMI561 |
0.561 | 670 | 737 | 5.7 |
|
TPLCMI682 |
0.682 | 766 | 833 | 6.5 |
|
TPLCMI796 |
0.796 | 862 | 929 | 7.3 |
|
TPLCMI910 |
0.910 | 958 | 1025 | 8.1 |
|
TPLCMI1024 |
1.024 | 1054 | 1121 | 8.9 |
|
TPLCMI1138 |
1.138 | 1150 | 1217 | 9.7 |
|
TPLCMI1252 |
1.252 | 1246 | 1313 | 10.5 |
|
TPLCMI1367 |
1.367 | 1342 | 1409 | 11.3 |
|
TPLCMI1481 |
1.481 | 1438 | 1505 | 12.1 |
|
TPLCMI1595 |
1.595 | 1534 | 1601 | 12.9 |
|
TPLCMI1709 |
1.709 | 1630 | 1697 | 13.6 |
|
TPLCMI1765 |
1.765 | 1726 | 1793 | 14 |
|
TPLCMI1880 |
1.880 | 1822 | 1889 | 14.8 |
|
TPLCMI1994 |
1.994 | 1918 | 1985 | 15.6 |
|
TPLCMI2108 |
2.108 | 2014 | 2081 | 16.4 |
| Артикул |
Тепловой поток при ∆t70 |
Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|

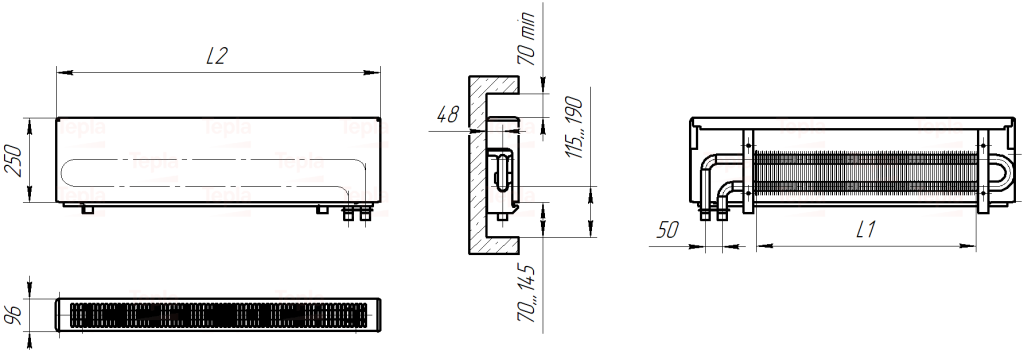

TPLCMI404L |
0.404 | 766 | 766 | 4.5 |
|
TPLCMI475L |
0.475 | 862 | 862 | 5 |
|
TPLCMI561L |
0.561 | 862 | 862 | 6.4 |
|
TPLCMI682L |
0.682 | 958 | 958 | 7.2 |
|
TPLCMI796L |
0.796 | 1054 | 1054 | 8 |
|
TPLCMI910L |
0.910 | 1150 | 1150 | 8.8 |
|
TPLCMI1024L |
1.024 | 1246 | 1246 | 9.6 |
|
TPLCMI1138L |
1.138 | 1342 | 1342 | 10.4 |
|
TPLCMI1252L |
1.252 | 1438 | 1438 | 11.2 |
|
TPLCMI1367L |
1.367 | 1534 | 1534 | 12 |
|
TPLCMI1481L |
1.481 | 1630 | 1630 | 12.8 |
|
TPLCMI1595L |
1.595 | 1726 | 1726 | 13.6 |
|
TPLCMI1709L |
1.709 | 1822 | 1822 | 14.3 |
|
TPLCMI1765L |
1.765 | 1918 | 1918 | 14.7 |
|
TPLCMI1880L |
1.880 | 2014 | 2014 | 15.5 |
|
TPLCMI1994L |
1.994 | 2110 | 2110 | 16.2 |
|
TPLCMI2108L |
2.108 | 2206 | 2206 | 17 |
Глубина, мм
96
Тип подключения
боковое, нижнее
Рабочее давление, МПа
1
Испытательное давление, МПа
1,5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
