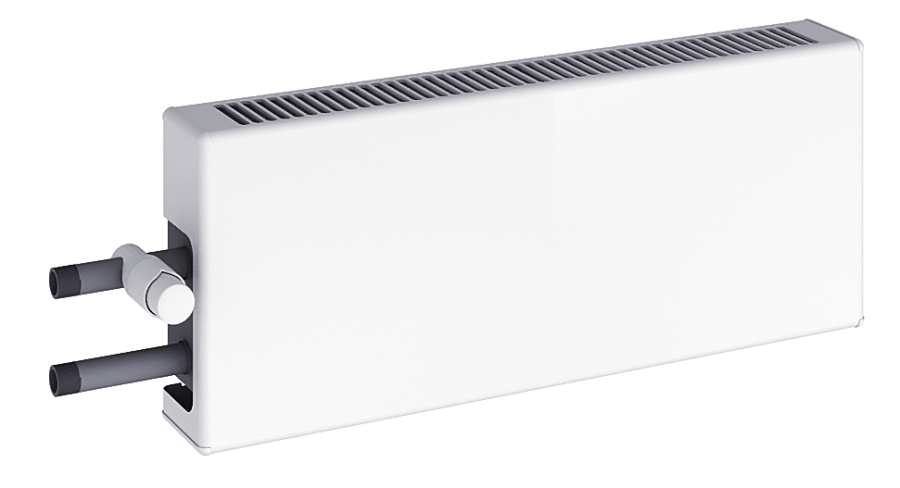

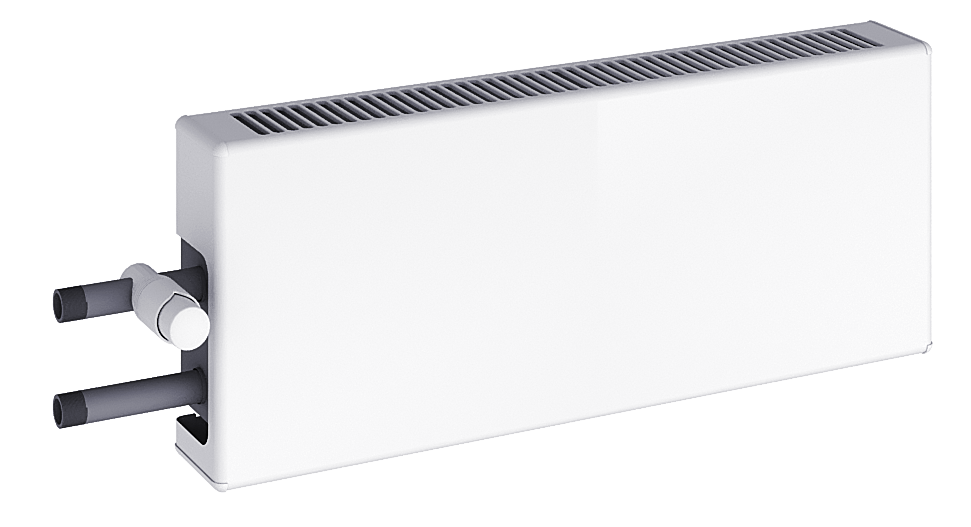

Classic DG (Классик ДГ) - конвекторы для лестничных площадок

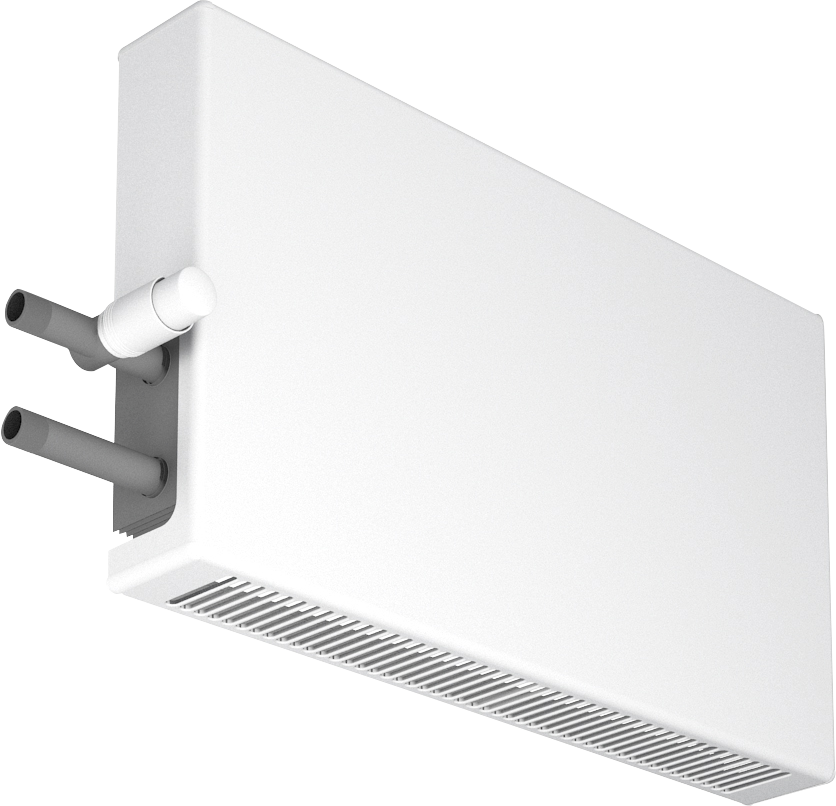

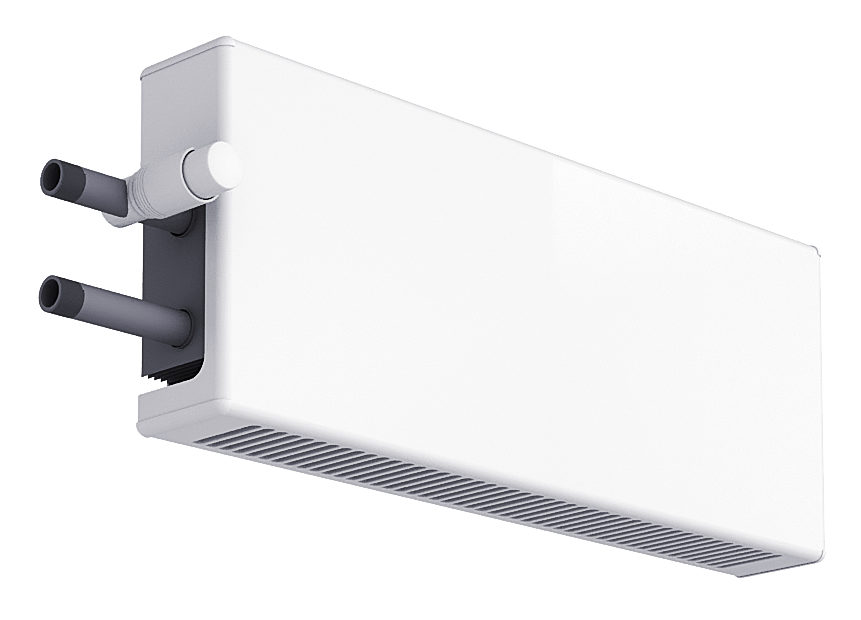

Настенный конвектор с конвекционными решетками сверху и снизу, для установки в местах общего пользования под потолком
Преимущества:
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Подробности
Преимущества:
- долговечный, срок службы не менее 22 лет, благодаря толщине стенки стальной трубы в 2 мм.
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
Согласно СП 60.13330.2020 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха» отопительные приборы на лестничных клетках, в том числе не задымляемых, не следует размещать с выступом от полости стен на высоте менее 2,2 метров от поверхности проступей и площадок лестницы.

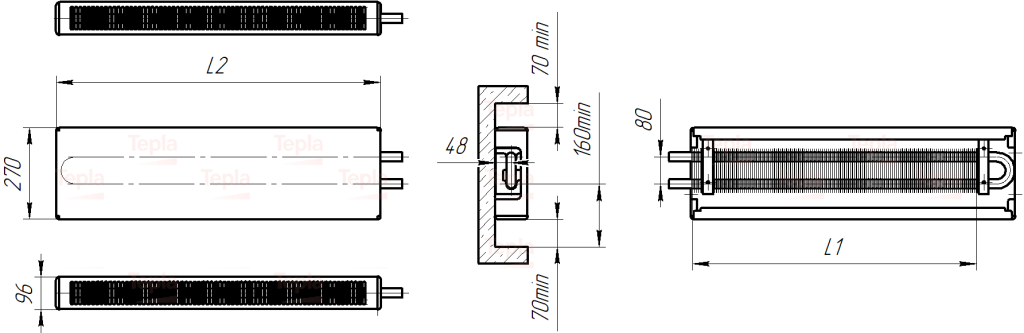

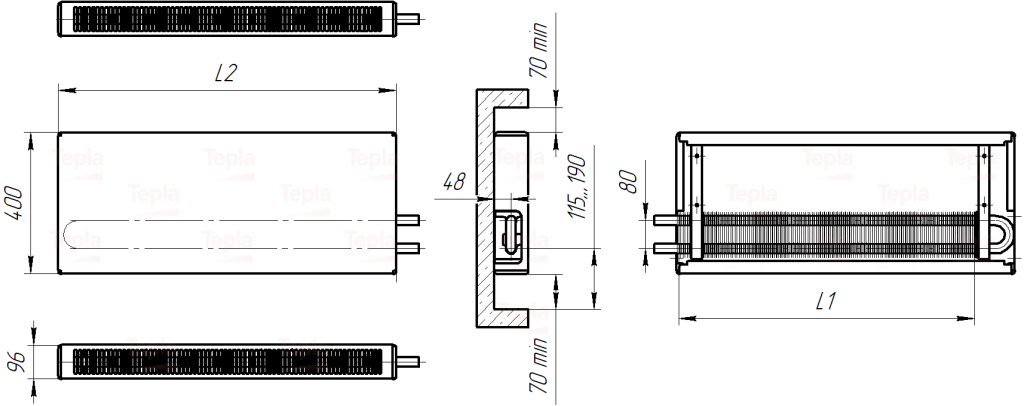

Для установки в местах общего пользования, нашим предприятием были разработаны настенные конвекторы с конвекционными решетками сверху и снизу Tepla Classic DG высотой 400 мм., и Tepla Classic Mini DG высотой 270 мм..
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Кожух, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Теплопакет - грунт серый
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (евроконус), НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика
Для установки в местах общего пользования, нашим предприятием были разработаны настенные конвекторы с конвекционными решетками сверху и снизу Tepla Classic DG высотой 400 мм., и Tepla Classic Mini DG высотой 270 мм..
Базовый комплект поставки
- Исполнение: концевое
- Тип подключения: боковое
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Кожух, кронштейны - порошковая окраска по RAL 9016 (белый глянцевый)
- Теплопакет - грунт серый
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (евроконус), НР ½; ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- Встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для однотрубной или двухтрубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент
- Площадка под счетчик-распределитель тепла (или INDIV-RV)
- Окраска по RAL заказчика
| Артикул |
Тепловой поток при Δt70 |
Длина кожуха, (L2) |
Длина общая (К; НР 3/4), (L3) |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLCDG378 | 0.378 | 670 | 670 | 4.9 |
| TPLCDG453 | 0.453 | 766 | 766 | 5.6 |
| TPLCDG619 | 0.619 | 670 | 732 | 6.6 |
| TPLCDG744 | 0.744 | 766 | 832 | 7.5 |
| TPLCDG893 | 0.893 | 862 | 926 | 8.4 |
| TPLCDG984 | 0.984 | 958 | 1021 | 9.3 |
| TPLCDG1113 | 1.113 | 1 054 | 1115 | 10.2 |
| TPLCDG1215 | 1.215 | 1 150 | 1216 | 11.1 |
| TPLCDG1363 | 1.363 | 1 246 | 1310 | 12 |
| TPLCDG1486 | 1.486 | 1 342 | 1404 | 12.8 |
| TPLCDG1611 | 1.611 | 1 438 | 1505 | 13.8 |
| TPLCDG1734 | 1.734 | 1 534 | 1599 | 14.6 |
| TPLCDG1858 | 1.858 | 1 630 | 1682 | 15.4 |
| Артикул |
Тепловой поток при Δt70 |
Длина кожуха, (L2) |
Длина общая (К; НР 3/4), (L3) |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
| TPLCMIDG404 | 0.404 | 670 | 670 | 4.3 |
| TPLCMIDG475 | 0.475 | 766 | 766 | 4.9 |
| TPLCMIDG561 | 0.561 | 670 | 732 | 6 |
| TPLCMIDG682 | 0.682 | 766 | 832 | 6.9 |
| TPLCMIDG796 | 0.796 | 862 | 926 | 7.7 |
| TPLCMIDG910 | 0.910 | 958 | 1021 | 8.6 |
| TPLCMIDG1024 | 1.024 | 1 054 | 1115 | 9.4 |
| TPLCMIDG1138 | 1.138 | 1 150 | 1216 | 10.2 |
| TPLCMIDG1252 | 1.252 | 1 246 | 1310 | 11.1 |
| TPLCMIDG1367 | 1.367 | 1 342 | 1404 | 11.9 |
| TPLCMIDG1481 | 1.481 | 1 438 | 1505 | 12.8 |
| TPLCMIDG1595 | 1.595 | 1 534 | 1599 | 13.6 |
| TPLCMIDG1709 | 1.709 | 1 630 | 1682 | 14.3 |
Высота, мм
270, 400
Глубина, мм
96
Длина, мм
670 - 1682
Межосевое расстояние патрубков, мм
80
Тип подключения
боковое
Рабочее давление, МПа
1
Испытательное давление, МПа
1,5
Температура теплоносителя, °С
150
Гарантийный срок, лет
5
