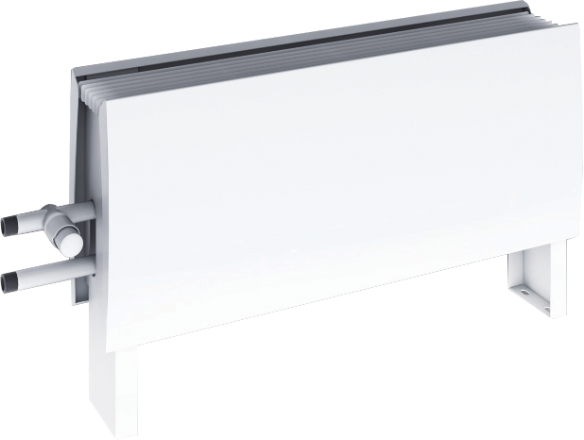

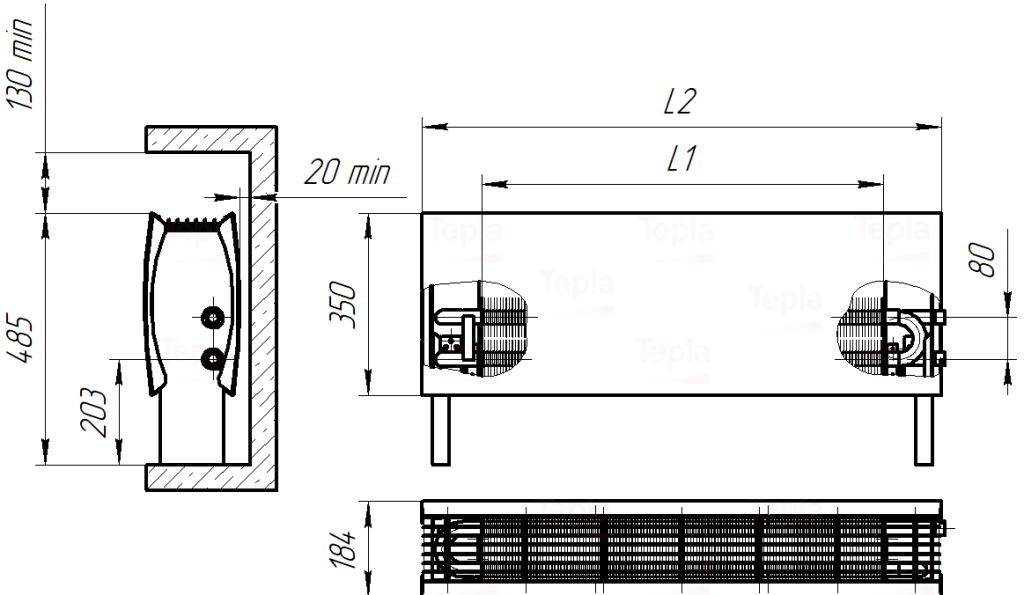

Summit Line Expo
Преимущества:
- современный и привлекательный внешний вид
- долговечный, срок службы не менее 25 лет, благодаря толщине стенки стальной трубы в 2 мм.
- экономия средств, подключение Н-образного узла (Multiflex) к конвектору без дополнительных переходников
- меньше работы на объекте, встроенный термостатический клапан Tepla собственного производства
- чистые стены и пол, встроенный воздухоотводчик со сливной трубкой в комплекте

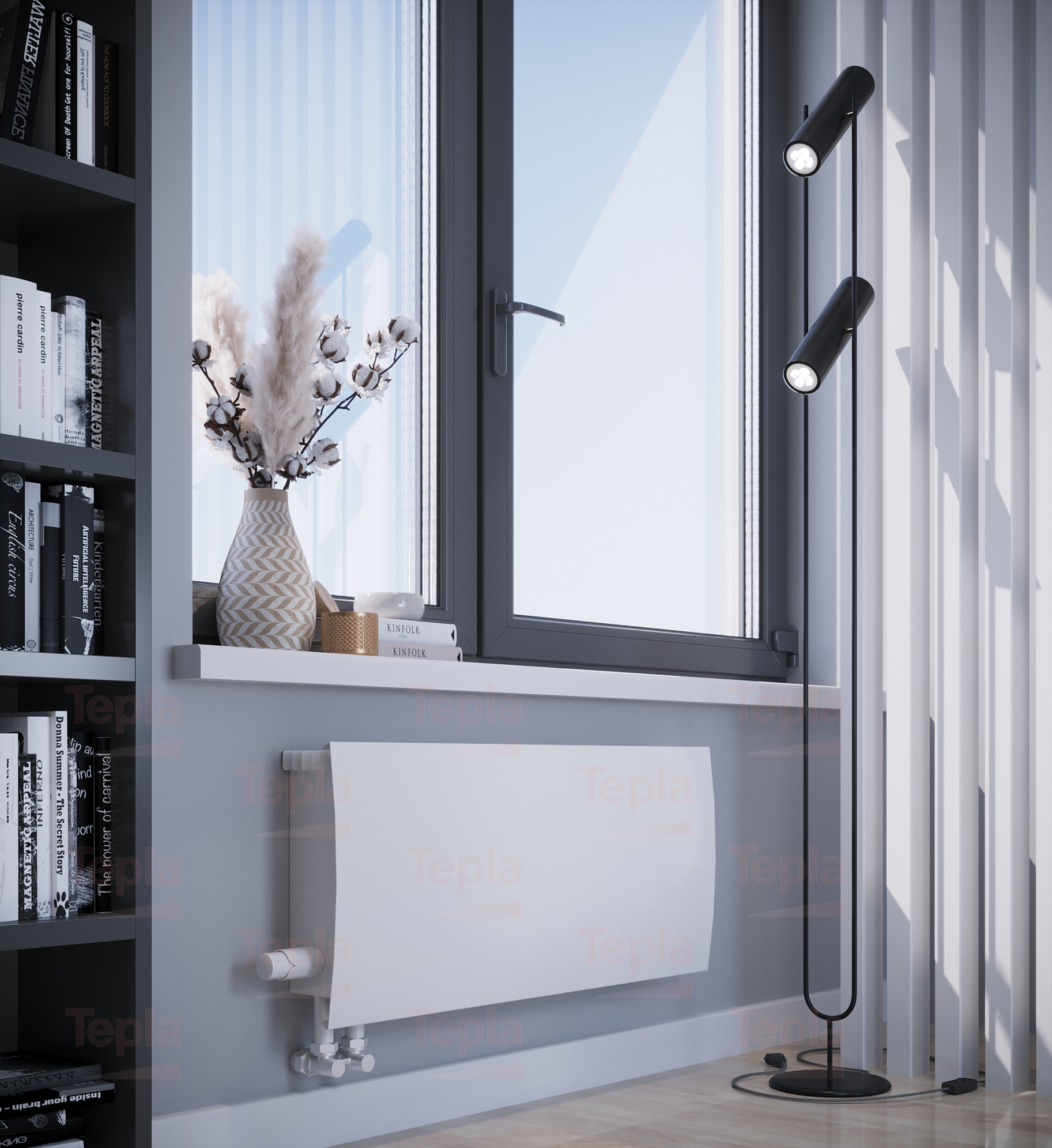

Инновационный дизайн, высокие эстетические и эргономические качества конвектора позволяют применять конвекторы Tepla Summit в современных зданиях с повышенными требованиями к интерьерам помещений.
Благодаря наличию панели в линейке Summit, реализована возможность скрытого нижнего подключения конвектора к трубопроводу, позволяющая присоединить конвектор к Н-образному отсечному узлу, который обычно применяется при горизонтальной разводке отопления в современном строительстве.
Конвекторы Tepla Summit являются прекрасной альтернативой биметаллическим секционным радиатором, они имеют ряд важных преимуществ при применении в системах центрального отопления.
В качестве теплоносителя может использоваться вода или специальная незамерзающая жидкость.
Базовый комплект поставки
- Исполнение: концевое

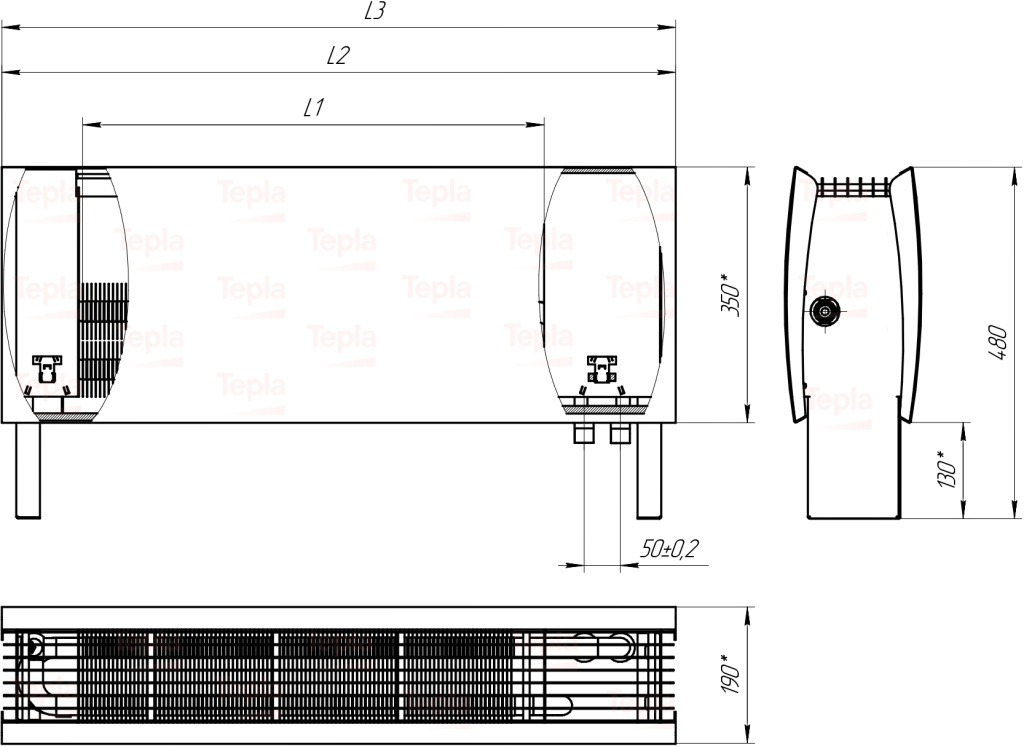

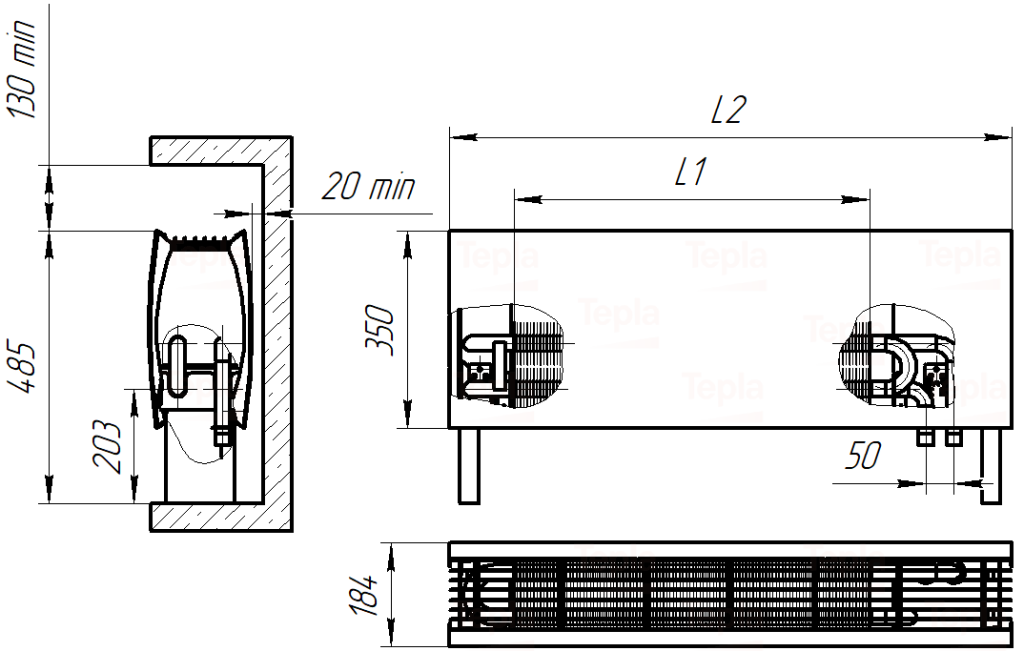

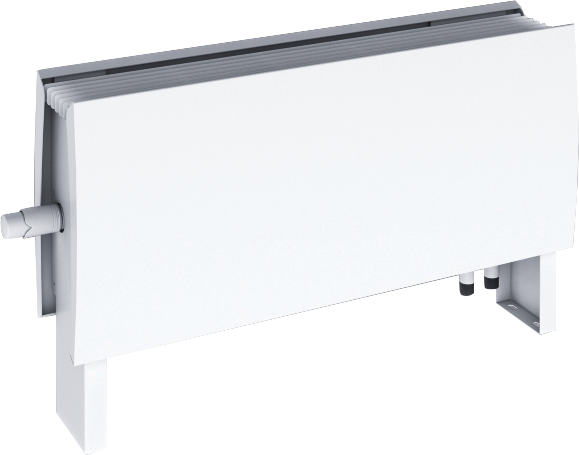

- Тип подключения: боковое / нижнее (L)
- Сторона вывода патрубков: лев / прав
- Присоединение к трубопроводу: резьбовое НР ¾
- Порошковая окраска по RAL 9016 (белый глянцевый)
- Комплект крепежных кронштейнов
- Технический паспорт, инструкция по монтажу и эксплуатации
Дополнительная комплектация
- Исполнение: проходное (для последовательного подключения)
- Присоединение к трубопроводу: резьбовое НР ¾ Евро (Евроконус); НР/ВР ½; ВР ¾; сварка
- ЗУ – замыкающий участок (байпас)
- ВО – встроенный воздухоотводчик
- Встроенный термостатический клапан Tepla для 1 или 2-х трубной системы отопления с возможностью преднастройки и встроенным в корпус клапана воздухоотводчиком (T1/Т2: Пр/Юб)
- Термостатический элемент Tepla
- Площадка под счетчик-распределитель тепла Tepla (или INDIV-Х-10V/10T)
- Окраска по RAL заказчика
| Артикул |
Тепловой поток при ∆t70 |

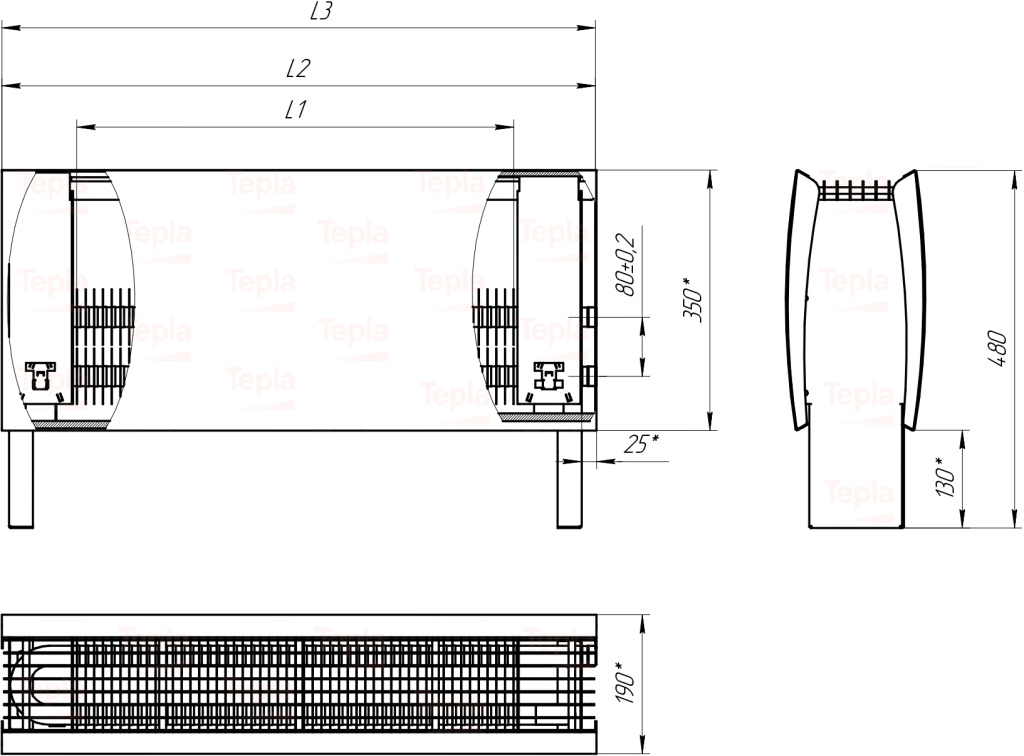

Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|
TPLSLE742 |
0.742 | 620 | 620 | 13.1 |
|
TPLSLE901 |
0.901 | 710 | 710 | 14.6 |
|
TPLSLE1060 |
1.060 | 800 | 805 | 16.1 |
|
TPLSLE1300 |
1.300 | 825 | 825 | 19.2 |
|
TPLSLE1429 |
1.429 | 875 | 875 | 20.1 |
|
TPLSLE1559 |
1.559 | 920 | 920 | 21.1 |
|
TPLSLE1689 |
1.689 | 955 | 964 | 22 |
|
TPLSLE1819 |
1.819 | 1000 | 1011 | 22.9 |
|
TPLSLE1948 |
1.948 | 1050 | 1058 | 23.9 |
|
TPLSLE2079 |
2.079 | 1095 | 1106 | 24.8 |
|
TPLSLE2208 |
2.208 | 1150 | 1159 | 25.9 |
|
TPLSLE2338 |
2.338 | 1210 | 1210 | 26.9 |
|
TPLSLE2468 |
2.468 | 1255 | 1255 | 28.2 |
|
TPLSLE2598 |
2.598 | 1295 | 1300 | 29.1 |
|
TPLSLE2728 |
2.728 | 1340 | 1348 | 30 |
|
TPLSLE2858 |
2.858 | 1400 | 1400 | 31 |
|
TPLSLE2988 |
2.988 | 1435 | 1448 | 32 |
|
TPLSLE3117 |
3.117 | 1500 | 1500 | 33.1 |
|
TPLSLE3225 |
3.225 | 1565 | 1565 | 34.2 |
|
TPLSLE3355 |
3.355 | 1585 | 1589 | 34.9 |
|
TPLSLE3484 |
3.484 | 1630 | 1637 | 35.9 |
|
TPLSLE3615 |
3.615 | 1725 | 1738 | 38.5 |
|
TPLSLE3745 |
3.745 | 1780 | 1785 | 39.5 |
|
TPLSLE3909 |
3.909 | 1825 | 1832 | 40.4 |
|
TPLSLE4039 |
4.039 | 1875 | 1880 | 41.5 |
|
TPLSLE4169 |
4.169 | 1935 | 1935 | 42.5 |
|
TPLSLE4299 |
4.299 | 2000 | 2000 | 43.6 |
|
TPLSLE4429 |
4.429 | 2020 | 2020 | 44.3 |
|
TPLSLE4559 |
4.559 | 2065 | 2074 | 45.4 |
|
TPLSLE4689 |
4.689 | 2130 | 2130 | 46.4 |
| Артикул |
Тепловой поток при Δt70 |
Длина лицевой панели, L2 |
Длина общая, L3 |
Масса справочная |
|---|---|---|---|---|
| кВт | мм | мм | кг | |
|
TPLSLE742L |
0.742 | 730 | 730 | 15 |
|
TPLSLE901L |
0.901 | 825 | 825 | 16.8 |
|
TPLSLE1060L |
1.060 | 920 | 920 | 18.3 |
|
TPLSLE1300L |
1.300 | 955 | 955 | 21.2 |
|
TPLSLE1429L |
1.429 | 1000 | 1000 | 22.2 |
|
TPLSLE1559L |
1.559 | 1050 | 1050 | 23.1 |
|
TPLSLE1689L |
1.689 | 1095 | 1095 | 24 |
|
TPLSLE1819L |
1.819 | 1150 | 1150 | 25.1 |
|
TPLSLE1948L |
1.948 | 1185 | 1185 | 25.9 |
|
TPLSLE2079L |
2.079 | 1210 | 1210 | 26.7 |
|
TPLSLE2208L |
2.208 | 1295 | 1295 | 28.3 |
|
TPLSLE2338L |
2.338 | 1340 | 1340 | 29.2 |
|
TPLSLE2468L |
2.468 | 1380 | 1380 | 30.1 |
|
TPLSLE2598L |
2.598 | 1400 | 1400 | 30.9 |
|
TPLSLE2728L |
2.728 | 1475 | 1475 | 32.1 |
|
TPLSLE2858L |
2.858 | 1500 | 1500 | 32.9 |
|
TPLSLE2988L |
2.988 | 1565 | 1565 | 34.1 |
|
TPLSLE3117L |
3.117 | 1630 | 1630 | 35.1 |
|
TPLSLE3225L |
3.225 | 1670 | 1670 | 36 |
|
TPLSLE3355L |
3.355 | 1725 | 1725 | 37.3 |
|
TPLSLE3484L |
3.484 | 1755 | 1755 | 38.1 |
|
TPLSLE3615L |
3.615 | 1875 | 1875 | 40.7 |
|
TPLSLE3745L |
3.745 | 1905 | 1905 | 41.5 |
|
TPLSLE3909L |
3.909 | 1935 | 1935 | 42.4 |
|
TPLSLE4039L |
4.039 | 2000 | 2000 | 43.5 |
|
TPLSLE4169L |
4.169 | 2065 | 2065 | 44.5 |
|
TPLSLE4299L |
4.299 | 2095 | 2095 | 45.4 |
|
TPLSLE4429L |
4.429 | 2130 | 2130 | 46.2 |
|
TPLSLE4559L |
4.559 | 2190 | 2190 | 47.6 |
|
TPLSLE4689L |
4.689 | 2225 | 2225 | 48.5 |
