Термостатический элемент Danfoss/Ridan

Приложение: паспорт на термоэлемент

Термоэлемент является главной составляющей автоматического терморегулятора. Он одновременно выполняет функции температурного датчика, управляющего прибора и привода регулирующего клапана. Внутри термостатического элемента серии RA 2000 находится гофрированная емкость (сильфон) 1, заполненная особым рабочим веществом. При изменении температуры воздуха в отапливаемом помещении меняется агрегатное состояние вещества (оно конденсируется или испаряется), сильфон сжимается или растягивается, передавая через шток 2 движение золотнику регулирующего клапана 3, который в свою очередь уменьшает или увеличивает расход теплоносителя через нагревательный элемент и, соответственно, теплоотдачу конвектора. Таким образом, терморегулятор автоматически без постороннего вмешательства поддерживает требуемую температуру воздуха.

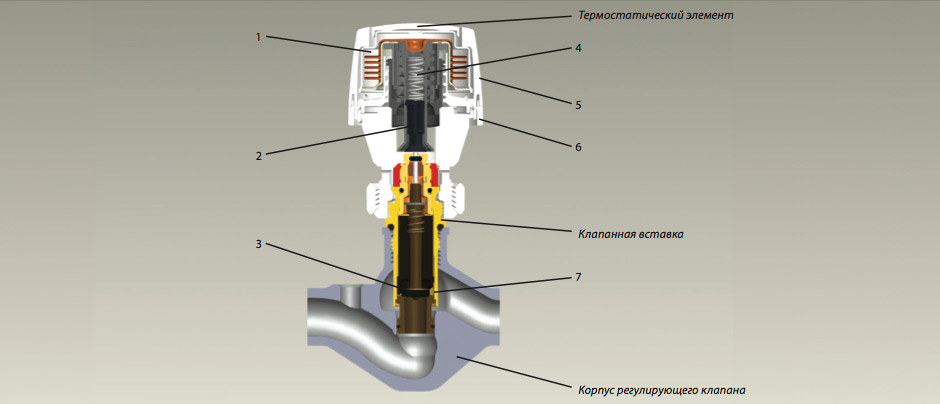

Автоматический радиаторный терморегулятор (для двухтрубной системы отопления). 1 – сильфон; 2 – шток; 3 – золотник; 4 – рабочая пружина; 5 – настроечная рукоятка ; 6 – шкала настройки; 7 – дросселирующий цилиндр. (расположение номеров на картинке можно посмотреть в каталоге данфосс)

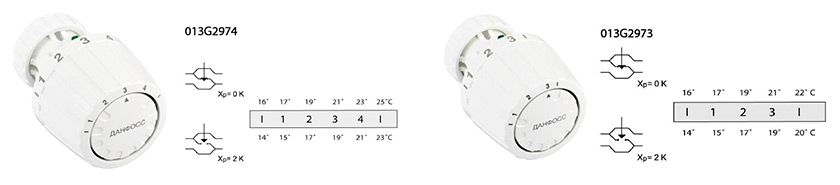

Значение регулируемой температуры можно произвольно задавать, изменяя силу сжатия пружины 4 вращением настроечной рукоятки термоэлемента 5 относительно шкалы настройки 6.

Регулирующий клапан бывает двух типов: RA-G — для однотрубной и RA-N — двухтрубной системы отопления.

Клапан RA-N обладает повышенным гидравлическим сопротивлением и имеет в своей конструкции специальное устройство (дросселирующий цилиндр 7) для ограничения его пропускной способности на уровне расчетного значения, чем достигается гидравлическая балансировка (увязка) отдельных циркуляционных колец системы отопления. Настройка клапана на определенную проектом пропускную способность выполняется в процессе монтажно-наладочных работ.

В клапане RA-G такое устройство отсутствует (однотрубные системы отопления не требуют ограничения расхода через отопительные приборы), и он является клапаном повышенной пропускной способности (малого гидравлического сопротивления).

Конструкция штока клапана позволяет предотвратить его выбивание из клапана при гидроударе или выдавливание при замораживании теплоносителя в процессе пуско-наладочных и аварийных работ или при нештатной эксплуатации системы отопления.
